سازه LSF چیست؟ بررسی کامل ویژگی‌ها، اجزا، کاربرد و مزایا

سازه LSF در ویلاسازی، ساختمان‌های کوتاه، سازه‌های پیش‌ساخته و پروژه‌های صنعتی کوچک محبوبیت زیادی پیدا کرده است. دلیل این استقبال، سرعت بالای اجرا، کاهش چشمگیر وزن سازه، امکان نصب آسان، مقاومت بالا در برابر زلزله و سازگاری با انواع طراحی‌ها است. با استفاده از LSF می‌توان پروژه‌ها را در زمان کوتاه‌تر و با هزینه مدیریت‌ شده‌تر اجرا کرد، بدون اینکه کیفیت و دوام سازه کاهش پیدا کند. در ادامه این مقاله از آهن صد، به بررسی ویژگی‌ها، اجزا، کاربردها و مزایای سازه LSF به صورت کامل پرداخته می‌شود تا تصویری جامع از این سیستم نوین ساخت‌وساز ارائه شود.

معرفی ساختار و ماهیت سازه LSF

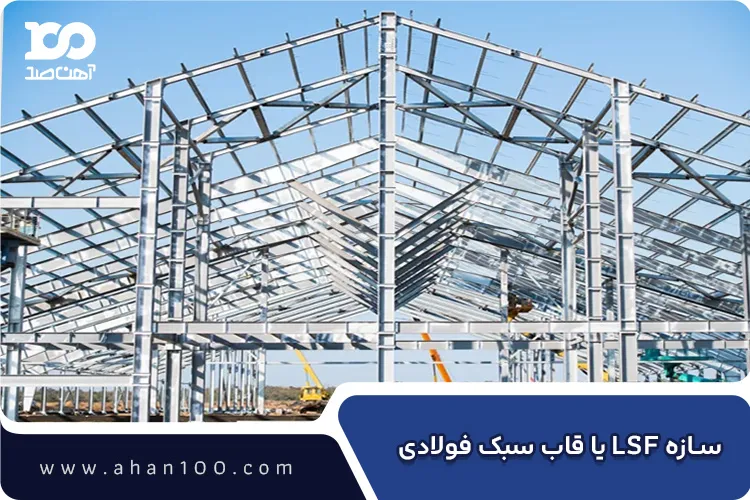

سازه LSF (Light Steel Frame) یا قاب سبک فولادی در واقع یک سیستم نوین ساخت‌وساز خشک است که جایگزین روش‌های سنتی مانند بتن و ملات شده است. به زبان ساده، LSF شامل قاب‌های فولادی نورد سرد است که نقش اسکلت اصلی ساختمان را ایفا می‌کنند و بارهای سازه را تحمل می‌کنند. این قاب‌ها معمولاً با پانل‌های گچی، سیمانی یا سایر پوشش‌ها پوشانده می‌شوند تا دیوارهای داخلی و خارجی شکل بگیرند و فضاهای داخلی آماده استفاده شوند.

ویژگی مهم سیستم LSF این است که یک سیستم کاملا خشک محسوب می‌شود؛ یعنی برخلاف بتن یا دیوارهای سنتی، نیازی به زمان طولانی برای خشک شدن نیاز ندارد. بنابراین سرعت اجرا بسیار بالاتر است و امکان پیش‌ساخت یا مونتاژ سریع در محل وجود دارد. سازه LSF از سه بخش اصلی تشکیل شده است:

• اسکلت فلزی: شامل پروفیل‌های فولادی نورد سرد است که ستون‌ها، تیرها و قاب‌های اصلی را تشکیل می‌دهند و استحکام و پایداری ساختمان را تأمین می‌کنند.
• پوشش داخلی و خارجی: دیوارها و سقف‌ها که با پانل‌های گچی، سیمانی یا دیگر متریال سبک پوشانده می‌شوند و شکل نهایی ساختمان را ایجاد می‌کنند.
• اتصالات: پیچ، پرچ، نبشی و دیگر تجهیزات اتصال که قطعات اسکلت فلزی را به هم متصل می‌کنند و نقش کلیدی در مقاومت و یکپارچگی سازه دارند.

اجزای اصلی سازه LSF

سازه LSF از مجموعه‌ای اجزای هوشمندانه تشکیل شده است که هر کدام نقش مهمی در پایداری، مقاومت و عملکرد ساختمان دارند. در ادامه، اجزای اصلی این سازه و وظیفه هر یک به زبان ساده توضیح داده شده است:

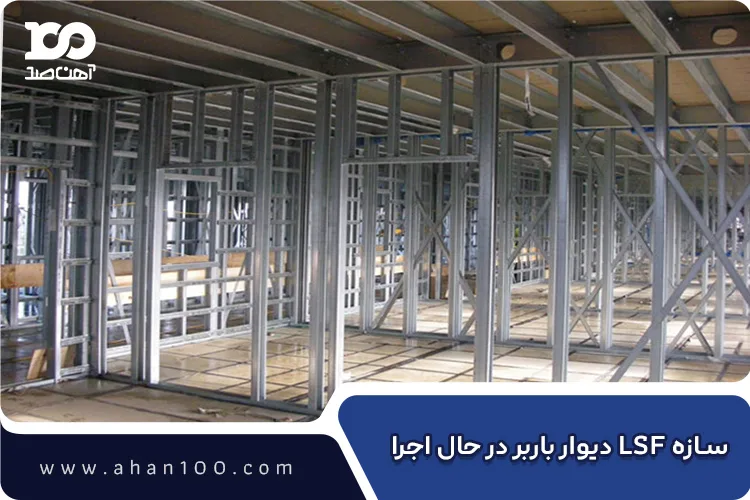

• ستون‌های عمودی (Studs): ستون‌های عمودی یا Studs ستون فقرات اسکلت LSF هستند. این قطعات فولادی بارهای عمودی ساختمان را تحمل می‌کنند و دیوارها را به صورت عمودی نگه می‌دارند. وجود ستون‌های منظم و دقیق باعث می‌شود سازه متعادل، مقاوم و پایدار باشد.
• ناودانی‌های افقی(Tracks :(Tracks یا ناودانی‌های افقی در بالا و پایین دیوارها قرار می‌گیرند و ستون‌های عمودی را به یکدیگر متصل می‌کنند. این اجزا به عنوان قالب نگهدارنده ستون‌ها عمل می‌کنند و توزیع بار را در اسکلت ساختمان تسهیل می‌کنند.
• تیرهای کف(Joists :(Joists تیرهای افقی کف هستند که بار کف ساختمان و وزن داخلی را به ستون‌ها منتقل می‌کنند. این تیرها باعث می‌شوند کف ساختمان محکم و بدون لرزش باشد و امکان نصب کفپوش و دیوارهای داخلی فراهم شود.
• خرپاها برای سقف(Trusses): Trusses یا خرپاها ساختار سقف را تشکیل می‌دهند. این خرپاها بار سقف و فشار ناشی از باد و برف را به ستون‌ها منتقل می‌کنند و نقش حیاتی در ایجاد سقف سبک، مقاوم و پایدار دارند.
• بادبندها (Bracing): بادبندها یا Bracing برای افزایش مقاومت جانبی سازه استفاده می‌شوند. آن‌ها از جابجایی و کج شدن اسکلت در برابر زلزله، باد یا نیروهای جانبی جلوگیری می‌کنند و پایداری کلی ساختمان را تضمین می‌کنند.
• اتصالات و پیچ‌ها: تمام قطعات اسکلت با پیچ‌ها، پرچ‌ها و نبشی‌های اتصال به یکدیگر متصل می‌شوند. کیفیت این اتصالات تعیین‌کننده یکپارچگی و دوام سازه است. باید بدانید که بهترین مقاطع فولادی بدون اتصالات دقیق، عملکرد مطلوب خود را نخواهند داشت.

فرآیند تولید و اجرای سازه LSF

سیستم سازه‌ای LSF به دلیل ماهیت پیش‌ساخته و خشک خود، امکان اجرای سریع و دقیق را فراهم می‌کند. فرآیند تولید و اجرای این سازه را می‌توان در چند مرحله ساده توضیح داد:

1.طراحی سازه با نرم‌افزار مخصوص

اولین مرحله، طراحی دقیق اسکلت با نرم‌افزارهای تخصصی مثل FrameCAD یا Vertex است. در این مرحله، مهندسان ابعاد ستون‌ها، تیرها، بادبندها و اتصالات را مشخص می‌کنند تا سازه کاملاً مقاوم و بهینه باشد. طراحی دیجیتال باعث می‌شود خطاهای انسانی به حداقل برسد و تولید قطعات با دقت بالا انجام شود.

2.برش و تولید اعضا از ورق فولادی گالوانیزه در کارخانه

پس از طراحی، مقاطع فولادی سرد نورد شده از ورق گالوانیزه تولید می‌شوند. این فرآیند در کارخانه و با دستگاه‌های CNC انجام می‌گیرد تا دقت ابعاد و کیفیت بالای قطعات تضمین شود. هر قطعه بر اساس نقشه‌های طراحی شده آماده و شماره‌گذاری می‌شود تا نصب در محل به‌سادگی انجام شود.

3.مونتاژ اسکلت در محل یا پیش‌ساخته در کارخانه

اعضای فولادی تولید شده به صورت پیش‌ساخته در کارخانه مونتاژ می‌شوند یا در محل پروژه کنار هم قرار می‌گیرند. این مرحله شامل اتصال ستون‌ها، تیرها و بادبندها با پیچ و پرچ است تا اسکلت اصلی ساختمان شکل بگیرد. روش پیش‌ساخته سرعت اجرای پروژه را به شدت افزایش می‌دهد.

4.نصب دیوارها، سقف و پوشش‌ها

در مرحله آخر، پانل‌های داخلی و خارجی، سقف و پوشش‌های نهایی نصب می‌شوند. دیوارها معمولاً از پانل‌های گچی، سیمانی یا عایق‌های سبک ساخته می‌شوند و سقف با خرپاهای فولادی پوشانده می‌شود. در نهایت، ساختمان آماده استفاده است و نیازی به خشک شدن طولانی مانند بتن ندارد.

مصالح و مقاطع فولادی مورد استفاده در LSF

این سازه بر پایه فولاد نورد سرد ساخته می‌شود و هر یک از اعضای اسکلت با مقاطع خاصی طراحی شده‌اند تا حداکثر مقاومت با حداقل وزن حاصل شود. در ادامه، مهم‌ترین مقاطع و مصالح مورد استفاده همراه با کاربرد، دلیل انتخاب و ابعاد معمول هر یک توضیح داده می‌شود:

• پروفیل‌های C و U (Studs و Tracks): ستون‌های عمودی (Studs) و ناودانی‌های افقی (Tracks) عمدتاً از پروفیل‌های فولادی نورد سرد به شکل C و U ساخته می‌شوند. دلیل استفاده از این پروفیل‌ها، سبکی، مقاومت بالا در برابر بارهای فشاری و امکان نصب آسان پانل‌ها است.
• تیرهای کف و سقف (Joists و Trusses): تیرهای کف (Joists) و خرپاهای سقف (Trusses) نیز از فولاد نورد سرد یا گاهی فولاد سبک مقطع Z ساخته می‌شوند. این مقاطع استحکام کافی برای تحمل بارهای افقی و بارهای سقف دارند و در عین حال وزن سازه را افزایش نمی‌دهند.
• بادبندها (Bracing): بادبندها معمولاً از نوار یا تسمه فولادی نازک و مستحکم ساخته می‌شوند و به صورت قطری بین ستون‌ها و تیرها نصب می‌شوند.
• پیچ‌ها و اتصالات: تمام اعضای LSF با پیچ‌های مخصوص خودکار یا پیچ‌های M3 تا M6 به یکدیگر متصل می‌شوند. در نقاطی که بار بالاتر است، از نبشی‌ها و ورق‌های اتصال استفاده می‌شود.
• پانل‌های پوششی و عایق‌ها: هرچند بخش اصلی سازه فولادی است، دیوارها و سقف‌ها با پانل‌های گچی، سیمانی یا عایق‌های حرارتی و صوتی پوشانده می‌شوند. این پانل‌ها به اسکلت متصل می‌شوند و علاوه بر شکل‌دهی ساختمان، عایق حرارت و صدا نیز فراهم می‌کنند.

ویژگی‌ها و مشخصات فنی سازه LSF

سازه LSF یا قاب سبک فولادی به دلیل ترکیب فولاد نورد سرد و سیستم خشک پیش‌ساخته، مجموعه‌ای از ویژگی‌های منحصر به فرد دارد که آن را برای ویلاسازی، ساختمان‌های کوتاه و سازه‌های پیش‌ساخته ایده‌آل می‌کند. در ادامه، مهم‌ترین مشخصات فنی و ویژگی‌های ای
