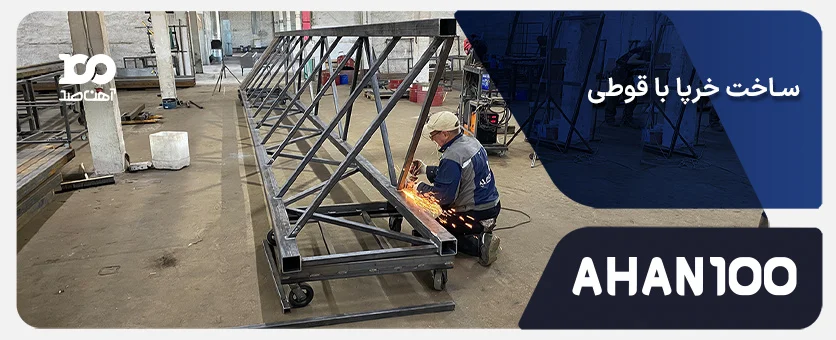

ساخت خرپا با قوطی فولادی: راهنمای انتخاب مقطع، اتصالات و مراحل اجرا

خرپا یکی از سازه‌های پرکاربرد در ساخت سوله‌ها، سالن‌های صنعتی و سایبان‌های فلزی است. این سازه به ‌دلیل وزن کم، استحکام بالا و قابلیت پوشش‌دهی دهانه‌های متوسط و بزرگ، جایگاه ویژه‌ای را در پروژه‌های عمرانی به خود اختصاص می‌دهد. از سوی دیگر، در میان مقاطع فولادی، قوطی (پروفیل با سطح مقطع بسته) به خاطر مقاومت پیچشی بالا و ظاهر منظم، گزینه‌ای ایده‌آل برای ساخت خرپا محسوب می‌شود. استفاده از پروفیل قوطی باعث سبک‌تر شدن سازه نهایی و دوام بیشتر آن در برابر فشار و خمش می‌شود.

از این رو، اگر قصد دارید خرپای سقف سوله، سایبان یا سازه فلزی سبک بسازید، آشنایی با مراحل ساخت و انتخاب مقطع مناسب اهمیت زیادی دارد. در این مطلب از آهن صد، تمام مراحل از انتخاب نوع قوطی تا اجرای رنگ نهایی خرپا به‌ صورت گام‌به‌گام بررسی می‌شود تا بتوانید با اطمینان سازه‌ای مقاوم و استاندارد طراحی و اجرا کنید.

فرم‌های خرپا و انتخاب اولیه

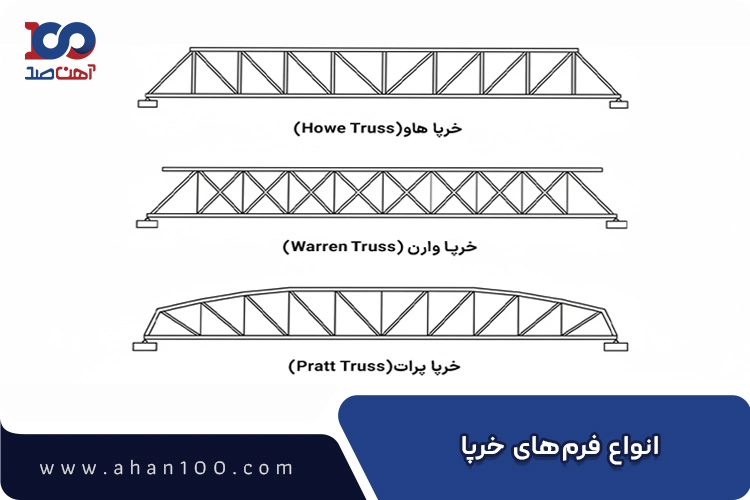

نخستین مرحله در طراحی خرپای قوطی، انتخاب فرم مناسب سازه است؛ زیرا هر نوع خرپا بر اساس مسیر انتقال نیرو، زاویه اعضای مورب و شکل کلی دهانه، رفتار سازه‌ای متفاوتی نشان می‌دهد. بنابراین، انتخاب صحیح فرم خرپا باعث کاهش مصرف فولاد، افزایش پایداری و صرفه‌جویی در هزینه ساخت می‌شود. در ادامه، انواع رایج خرپای فلزی که در پروژه‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرند، معرفی می‌شوند:

• خرپا وارن (Warren Truss): در این نوع خرپا، اعضای مورب در جهت چپ و راست چیده می‌شوند و مثلث‌های متساوی‌الاضلاع را تشکیل می‌دهند. در نتیجه، خرپاهای وارن برای دهانه‌های متوسط و سازه‌های سبک محسوب می‌شوند.
• خرپا پرات (Pratt Truss): در خرپا پرات، اعضای مورب به‌صورتی قرار گرفته‌ که نیروها به صورت بهینه به وتر بالا و پایین منتقل شوند. یعنی زمانی که بار روی سقف سوله باشد، فشار و کشش به درستی پخش خواهد شد و سازه کمتر دچار تاب‌خوردگی می‌شود. این مدل خرپا برای سقف سوله‌های صنعتی و سوله‌های دوشیب گزینه‌ای اقتصادی و مناسب است؛ زیرا در عین داشتن مقاومت، مصرف فولاد و هزینه ساخت کمتری دارد.
• خرپا هاو (Howe Truss): در ساخت خرپاهای هاو نیز جهت اعضای مورب برخلاف خرپای پرات است؛ به همین جهت این مدل بیشتر برای دهانه‌های بزرگ‌تر و سازه‌هایی با بار مرده بالا به‌ کار می‌رود.

در ادامه باید اشاره کرد که در پروژه‌های ساختمانی و کارگاهی، معمولاً از خرپای تک‌شیب و دوشیب برای پوشش سقف سوله‌ها و سایبان‌ها استفاده می‌شود. خرپای تک‌شیب گزینه‌ای مناسب برای فضاهای کوچک‌تر است، درحالی‌که خرپای دوشیب برای دهانه‌های بلندتر عملکرد بهتری داشته و پوشش کامل‌تری فراهم می‌کند.

همچنین، نسبت دهانه به عمق خرپا معمولاً بین ۱۰ تا ۱۵ برابر عمق خرپا در نظر گرفته می‌شود. به‌عنوان مثال، در دهانه ۹ متری، عمق خرپا باید بین ۶۰ تا ۹۰ سانتی‌متر باشد تا پایداری سازه حفظ شود. همچنین، زاویه اعضای مورب خرپا معمولاً بین ۳۵ تا ۵۵ درجه است؛ انتخاب زاویه مناسب، تاثیر مستقیمی بر میزان تحمل بار و توزیع نیرو دارد.

نکته مهم: طراحی نهایی خرپا، ابعاد مقاطع قوطی و زاویه اعضا باید حتماً توسط مهندس سازه بررسی و تأیید شود تا ایمنی و دوام سازه تضمین شود.

انتخاب مقطع قوطی

در ساخت خرپای فلزی با قوطی فولادی، انتخاب مقطع مناسب یکی از مراحل کلیدی است که مستقیماً بر وزن، استحکام و هزینه نهایی سازه تأثیر می‌گذارد. انتخاب اشتباه مقطع می‌تواند باعث افزایش مصرف فولاد یا کاهش مقاومت سازه شود.

از این رو، برای وترهای بالا و پایین خرپا معمولاً از قوطی‌هایی با ابعاد ۶۰×۶۰×۲ تا ۸۰×۸۰×۳ میلی‌متر استفاده می‌شود. سطح مقطع بسته این پروفیل‌ها باعث می‌شود در برابر خمش و پیچش مقاومت بیشتری داشته باشند. در مقابل، برای اعضای مورب که بیشتر تحت نیروی کششی یا فشاری قرار دارند، قوطی‌های سبک‌تر با ابعاد ۴۰×۴۰×۲ میلی‌متر انتخابی اقتصادی و مطمئن به شمار می‌آیند. البته، انتخاب نهایی ابعاد و ضخامت مقطع باید مطابق بارگذاری و دهانه سازه بوده و توسط مهندس محاسب تأیید شود.

در مورد انتخاب قوطی مناسب برای خرپا، نکته مهم این است که:

• قوطی مستطیلی برای وترهای افقی مناسب‌تر است، چون پایداری بیشتری در جهت طولی دارد.
• قوطی مربعی برای اعضای مورب کاربرد بیشتری دارد، زیرا در هر دو محور مقاومت یکنواختی ارائه می‌دهد.

به علاوه، ضخامت ورق بکار رفته در ساخت پروفیل نیز از اهمیت بالایی برخوردار است. قوطی‌های با ضخامت کمتر از ۲ میلی‌متر هنگام جوشکاری دچار سوختگی یا تغییر شکل می‌شوند و این موضوع استحکام اتصال را کاهش می‌دهد.
در نهایت، انتخاب ابعاد و ضخامت قوطی باید با توجه به دهانه سازه، نوع بارگذاری، محدودیت وزنی و بودجه پروژه انجام شود. رعایت این موارد علاوه بر کاهش هزینه ساخت، باعث افزایش عمر مفید خرپا و کاهش نیاز به تعمیرات دوره‌ای خواهد شد.

اتصالات خرپای قوطی

یکی از بخش‌های حساس در ساخت خرپای فلزی با قوطی یا پروفیل فولادی، نوع اتصال اعضا به یکدیگر است. انتخاب روش اتصال تأثیر مستقیمی بر استحکام، دقت مونتاژ و طول عمر سازه دارد. به صورت کلی، دو روش اصلی برای اتصال اعضای خرپا وجود دارد:

جوشکاری مستقیم اعضای مورب به وترها

در این روش، اعضای مورب به‌صورت مستقیم به وتر بالا و پایین جوش داده می‌شود. این شیوه متداول‌ترین روش کارگاهی است و در پروژه‌های سبک و متوسط بیشترین کاربرد را دارد.

مزایا

• استحکام بالا و انتقال مستقیم نیرو بین اعضا
• ظاهر یکپارچه و بدون قطعه اضافی

معایب

• نیاز به دقت زیاد در زاویه‌بندی اعضای مورب
• وابستگی کیفیت نهایی به مهارت جوشکار

استفاده از ورق گاست (Gusset Plate)

در روش دوم، ابتدا یک ورق گاست فولادی (گاست پلیت) در محل اتصال قرار می‌گیرند و سپس اعضای خرپا به این ورق جوش داده می‌شوند. این شیوه معمولاً در پروژه‌هایی که نیاز به مونتاژ سریع‌تر یا نصب در محل دارند، به جای جوش مستقیم استفاده می‌شود.

مزایا

• سرعت مونتاژ بالا و قابلیت نصب آسان در محل
• کاهش احتمال خطا در زاویه‌بندی اعضا

معایب

• نیاز به برش و جوش بیشتر
• افزایش وزن جزئی در محل اتصالات

برای دستیابی به اتصالاتی مقاوم و یکنواخت در جوشکاری خرپای قوطی، رعایت نکات فنی زیر ضروری است:

• استفاده از جوش گوشه (Fillet Weld) در محل تقاطع اعضا
• انتخاب الکترود مناسب مانند E6013  یا E7018 بر اساس نوع قوطی و ضخامت ورق
• تمیزکاری سطح قبل از جوشکاری برای حذف چربی، زنگ و آلودگی‌ها
• خنک‌کاری کنترل‌شده بعد از جوش برای جلوگیری
• از تابیدگی یا تغییر شکل در محل اتصال

همچنین دقت داشته باشید که انتخاب روش اتصال باید با توجه به شرایط پروژه، مهارت نیروهای اجرایی و حجم کارگاه انجام شود تا سازه نهایی علاوه بر مقاومت بالا، از نظر ظاهری نیز استاندارد و تمیز اجرا شود.

مراحل ساخت خرپای قوطی

وقتی ساخت خرپای قوطی به‌صورت مرحله‌به‌مرحله و دقیق انجام شود، نتیجه نهایی سازه‌ای سبک، مقاوم و بادوام خواهد بود. به همین دلیل، آشنایی با روند اجرای این خرپا از مرحله ساخت در کارگاه تا فرآیند نصب اهمیت زیادی دارد. این مراحل به‌صورت خلاصه شامل موارد زیر است:

1. برش و آماده ‌سازی: ابتدا ابعاد اعضا را مطابق نقشه‌های مهندسی اندازه‌گیری کرده و اعضای مورب را با برش زاویه‌دار دقیق آماده کنید تا در محل اتصال هیچ فاصله‌ای باقی نماند. سپس سطح قوطی‌ها را از پلیسه، چربی و زنگ‌زدگی پاک‌سازی کنید تا کیفیت جوشکاری افزایش یابد.
2. چیدمان روی جیگ یا کف کارگاه: خرپا را روی جیگ (فریم فلزی که زاویه‌ها و فاصله‌ها را ثابت نگه می‌دارد) یا سطح صاف بچینید. سپس وتر بالا و پایین را در حالت موازی قرار دهید. پس از آن اعضای مورب را طبق زاویه محاسبه‌ شده جاگذاری کرده و برای جلوگیری از جابه‌جایی در حین جوشکاری، از گیره یا کلمپ برای ثابت نگه داشتن قطعات استفاده کنید.
3. تک‌ جوش (نقطه‌ای): نقاط اتصال را با تک‌ جوش‌های کوچک تثبیت کنید تا فرم کلی سازه حفظ شده و در زمان اجرای جوش اصلی نیز زوایا تغییر نکنند.
4. جوشکاری اصلی: در این مرحله، جوشکاری باید به صورت متقارن و از وسط خرپا به دو طرف انجام شود تا احتمال تابیدگی به حداقل برسد. پس از هر پاس سطح را تمیز کرده و بازبینی چشمی انجام دهید. علاوه بر این، انتخاب الکترودهای مناسب مانند E6013 یا E7018 اهمیت زیادی در کیفیت نهایی جوش دارد.
5. پوشش ضدزنگ: پس از خنک شدن سازه، سطح خرپا را برس‌کاری و تمیز کرده و رنگ اپوکسی ضدخوردگی (پرایمر زینک ‌ریچ) را اعمال کنید. همچنین، در پروژه‌هایی که سازه در فضای باز قرار دارد، می‌توان از پوشش گالوانیزه گرم استفاده کرد.
6. حمل و نصب: در هنگام حمل، از قلاب و تسمه استاندارد استفاده کنید تا خرپا تاب برندارد. در محل نصب نیز ابتدا دو خرپای اصلی را نصب کنید و سپس پرلین‌ها را در میان آن‌ها قرار دهید تا سازه به ‌صورت کامل پایدار شود.

در نهایت، اجرای دقیق این مراحل علاوه بر افزایش دوام خرپا، زمان نصب و هزینه نگهداری را نیز کاهش می‌دهد. برای اینکه ساخت خرپا بدون دردسر باشد، استفاده از مواد اولیه استاندارد و پروفیل قوطی باکیفیت ضروری است که می‌توانید آن را با قیمت روز از آهن‌صد تهیه کنید.

زیرسازی و مهاربندی سقف

بعد از نصب خرپاها، مرحله زیرسازی سقف آغاز می‌شود. پرلین‌ها بین خرپاها نصب می‌شوند تا بار ورق‌های پوشش سقف به‌صورت یکنواخت منتقل شود. فاصله پرلین‌ها معمولاً بین ۸۰ تا ۱۰۰ سانتی‌متر است، اما این مقدار با توجه به نوع ورق سقف و دهانه سازه تعیین می‌شود. برای افزایش پایداری جانبی سازه، از مهاربندهای ضربدری بین خرپاها استفاده می‌شود. این مهاربندها مانع جابه‌جایی جانبی خرپا شده و عملکرد سقف را در برابر باد، فشار و نیروهای افقی به‌طور قابل‌ توجهی پایدارتر می‌کنند.

خطاهای رایج و کنترل کیفیت

دقت داشته باشید که در ساخت خرپای قوطی، چند اشتباه رایج به راحتی می‌تواند مقاومت و دوام سازه را کاهش دهد. این خطاها و اشتباهات رایج شامل موارد زیر هستند:

• جوش ناکافی یا نفوذ ناقص: سبب ضعف اتصالات و کاهش استحکام خرپا خواهد شد.
• زاویه اشتباه پروفیل‌های مورب: حتی کمی تغییر زاویه می‌تواند خرپا را تاب بدهد و نصب را سخت کند.
• برش غیردقیق یا پلیسه‌دار: برش نامناسب باعث گیر کردن قطعات و کاهش دقت مونتاژ خواهد شد.
• عدم رنگ‌آمیزی محل‌های جوش بعد از خنک‌کاری: سطح جوش بدون پوشش ضدزنگ زود دچار خوردگی می‌شود.

کنترل نهایی: طول کلی خرپا، اختلاف پروفیل‌های مورب، عمق و زاویه اعضای قطر را بررسی کرده تا سازه‌ای استاندارد و مقاوم داشته باشید.

عوامل تاثیرگذار بر هزینه ساخت خرپا با قوطی

هزینه ساخت خرپا با قوطی به چند عامل اصلی بستگی دارد:

• نوع پروفیل: قوطی سبک، سنگین یا صنعتی هرکدام وزن و قیمت متفاوتی دارند. هرچه ضخامت پروفیل بیشتر باشد، علاوه بر افزایش قیمت متری، زمان ساخت نیز طولانی‌تر می‌شود؛ زیرا عملیات برش، جوشکاری و مونتاژ روی مقاطع سنگین‌تر دشوارتر و زمان‌برتر است.

• روش اتصال: در روش اتصال مستقیم با جوش، مقاومت نهایی سازه بیشتر است؛ اما اجرای آن به مهارت بالاتر و زمان بیشتری نیاز دارد. در مقابل، استفاده از ورق گاست سرعت مونتاژ را افزایش می‌دهد و احتمال انحراف اعضا را کاهش می‌دهد، هرچند باعث افزایش مصرف جوش و هزینه الکترود می‌شود. به‌طور کلی، انتخاب هر یک از این روش‌ها می‌تواند چند ساعت تا حتی چند روز بر زمان ساخت تأثیر بگذارد.
• طول دهانه: هرچه طول دهانه بیشتر باشد، نیاز به مقاطع بزرگ‌تر و مصرف فولاد بیشتر است. دهانه‌های بلند نیازمند مقاطع قوی‌تر و تعداد اعضای بیشتر هستند که این موضوع مقدار فولاد و حجم جوشکاری را بالا می‌برد و هزینه نهایی را افزایش می‌دهد.
• میزان رنگ مصرفی: پس از ساخت خرپا برای جلوگیری از زنگ زدگی و خوردگی بهتر است از پوشش ضدزنگ و رنگ اپوکسی یا گالوانیزه گرم استفاده کرد که روی زمان و هزینه ساخت خرپا تاثیر دارد.
• اجرت جوشکار و نیروی انسانی: استفاده از نیروی باتجربه هزینه بیشتری دارد، اما کیفیت و دقت اجرای خرپا را بالا می‌برد. پروژه‌هایی که اتصالات بیشتری دارند یا دهانه آن‌ها بزرگ‌تر است، معمولاً به زمان بیشتری برای اجرا نیاز دارند و طبیعتاً دستمزد بالاتری هم خواهند داشت.
• مصرف فولاد: مصرف فولاد یکی از شاخص‌ترین عوامل هزینه است. در خرپاهای قوطی با دهانه ۸ تا ۱۰ متر، معمولاً بین ۳۵ تا ۵۰ کیلوگرم فولاد در هر متر طول خرپا مصرف می‌شود. در واقع این مقدار کاملاً روی قیمت نهایی خرپا، زمان جوشکاری و وزن کلی سازه اثر می‌گذارد.

نکته مهم: خرپای قوطی نسبت به خرپای نبشی سبک‌تر و مقاوم‌تر است؛ اما نیاز به دقت و مهارت بیشتری در برش و جوشکاری دارد. بنابراین، رعایت استانداردها باعث صرفه‌جویی در هزینه و افزایش دوام سازه خواهد شد.

جمع‌بندی

خرپای قوطی یکی از مطمئن‌ترین و مقاوم‌ترین گزینه‌ها برای سازه‌های سبک و سقف‌های شیب‌دار است. دوام این نوع خرپا به سه عامل کلیدی وابسته است: رعایت نسبت صحیح دهانه به عمق، تنظیم درست زاویه اعضای مورب و اجرای صحیح ترتیب جوشکاری. علاوه بر این، دقت در مراحل ساخت و استفاده از رنگ‌ آمیزی و پوشش‌های محافظ مناسب می‌تواند عمر مفید سازه را تا چند دهه افزایش دهد. در نهایت باید توجه داشت که حتی بهترین طراحی نیز بدون کنترل کیفیت دقیق و نصب اصولی، عملکرد مطلوبی نخواهد داشت؛ به همین دلیل بررسی نهایی ابعاد، زاویه‌ها و پوشش ضدزنگ همواره ضروری است.

---
