در بسیاری از ساختمان‌ها، دیوارهای غیرسازه‌ای بدون مهار کافی مستعد ترک یا ریزش هستند و این موضوع به‌خصوص در اطراف پنجره‌ها، درب‌ها، جان‌پناه‌ها و زیرسازی نما دیده می‌شود. بسیاری تصور می‌کنند همه دیوارهای غیرسازه‌ای بدون مهار هم ایمن‌اند، اما واقعیت این است که قبل از اجرای هر دیواری، نقشه نبشی‌کشی باید بررسی و نقاط مهار مشخص شوند.
از این رو برای افزایش پایداری دیوارها و زیرسازی نما، اجرای نبشی‌کشی ساختمان بهترین راه حل عملی است. این کار باعث می‌شود دیوارها و نما در برابر بارهای جانبی، لرزش و باد مقاوم شوند و هزینه‌های تعمیرات بعدی کاهش یابد. در این راهنما، از تعریف نبشی‌کشی، کاربردها و تفاوت آن با وال‌پست، تا روش‌های اجرایی در سازه بتنی و فولادی، نکات خرید، زیرسازی نما، چک‌لیست کنترل کیفیت و قیمت نبشی‌کشی توضیح داده شده است.

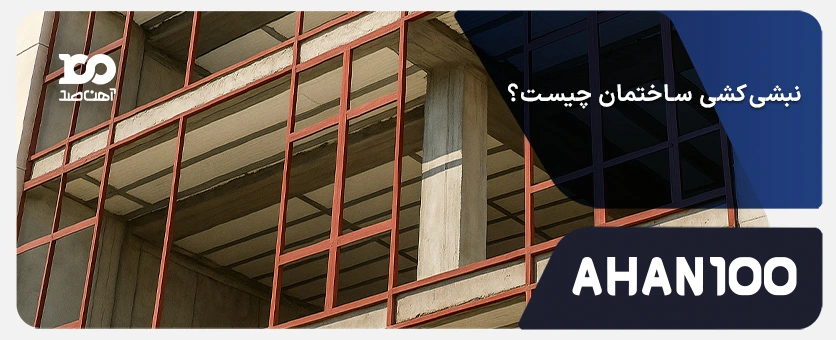

نبشی‌کشی ساختمان چیست؟
نبشی‌کشی، چارچوب یا مهار دیوار و زیرسازی با مقطع L (نبشی) است تا از این طریق دیوارهای غیرسازه‌ای با اسکلت درگیر شده و پایداری آن ها در برابر بارهای بیرون از صفحه افزایش یابد که البته این سازه متفاوت با اجرای وال پست است.
وال‌پست یک المان مهاری است که دیوارهای غیرسازه‌ای را به اسکلت ساختمان وصل می‌کند و می‌تواند از قوطی یا ناودانی ساخته شود، اما زمانی که در اجرا از نبشی استفاده می‌شود، به آن نبشی‌کشی ساختمان می‌گویند. این تمایز امکان درک دقیق روش‌های مهار و تجهیزات مورد نیاز را برای پیمانکاران فراهم می‌سازد.
خطای رایج: بسیاری نبشی‌کشی را با وال‌پست به‌طور کامل یکی می‌دانند.
توصیه اجرایی: قبل از اجرای نبشی‌کشی، نقشه نبشی‌کشی ساختمان را با دقت بررسی کنید و نقاط مهار، سایز نبشی و محل نصب را متناسب با بار مرده و ابعاد دیوار مشخص کنید تا دیوارها و زیرسازی نما حداکثر پایداری را داشته باشند.
کاربردها و محل‌های اجرا
نبشی‌کشی دیوار به منظور افزایش پایداری دیوارهای غیرسازه‌ای و زیرسازی نما انجام می‌شود. این کار سبب می‌شود دیوارها در برابر بارهای جانبی، فشار ناشی از باد یا لرزش‌های جزئی ساختمان مقاومت بیشتری داشته باشند و از ترک یا ریزش جلوگیری شود. همچنین در نماهای سنگی، سرامیکی یا کامپوزیتی، نبشی‌کشی به عنوان چارچوب زیرسازی عمل می‌کند و بار پانل‌ها را به اسکلت سازه منتقل می‌کند؛ به همین علت اجرای نبشی کشی دیوار و زیرسازی نما باعث افزایش پایداری و طول عمر پروژه خواهد شد و مزایای عملی آن شامل موارد زیر است:
- دیوارهای پیرامونی و داخلی غیرسازه‌ای: افزایش پایداری و جلوگیری از ترک و ریزش

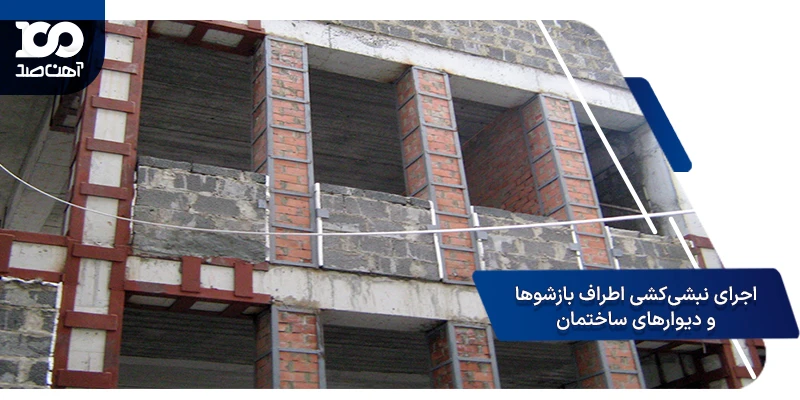

- اطراف بازشوها (پنجره و درب): مهار لبه‌های دیوار و کاهش تمرکز تنش
- جان‌پناه و بام: جلوگیری از خم شدن یا افتادگی دیوارهای کوتاه و جان‌پناه‌ها
- زیرسازی نما (سنگ، سرامیک، کامپوزیت): انتقال بار مرده پانل‌ها به اسکلت
- پله و سقف کاذب: تثبیت دیوارها و زیرسازی المان‌های فرعی
خطای رایج: استفاده از نبشی‌کشی تنها در نقاط مشخص یا غفلت از محل‌های حساس مانند اطراف بازشوها.
توصیه اجرایی: قبل از اجرا، نقشه کامل دیوارها و نما را بررسی کرده و تمام نقاط نیازمند مهار را شناسایی کنید.
روش‌های اجرای نبشی کشی در سازه بتنی
اجرای نبشی‌کشی در سازه‌ها اعم از بتنی یا فلزی می‌تواند قبل یا بعد از بتن‌ریزی باشد و هدف، اتصال محکم نبشی به اسکلت، حفظ تراز و شاقول و جلوگیری از زنگ‌زدگی است.
روش اول: قبل از بتن‌ریزی
- اتصال نبشی یا صفحه ستون به میلگردها
- بتن‌ریزی و پوشش کامل نبشی
- کنترل تراز و شاقول
- پوشش ضدزنگ پس از باز کردن قالب
مزایا: یکپارچگی کامل، مقاومت بالاتر
محدودیت‌ها: نیاز به دقت بیشتر در نصب اولیه
ابزارهای مورد نیاز: میلگرد، نبشی، جوشکاری نبشی، تراز لیزری
روش دوم: بعد از بتن‌ریزی
- اتصال نبشی به بتن سخت‌شده با تفنگ شوتانه یا انکراژ
- تراز و شاقول کردن
- ضدزنگ کردن محل جوش یا پیچ
مزایا: انعطاف بیشتر، امکان اصلاح محل نصب
محدودیت‌ها: مقاومت اتصال کمتر نسبت به قبل از بتن‌ریزی
ابزارهای مورد نیاز: تفنگ شوتانه، انکراژ، جوش یا پیچ‌ومهره
خطای رایج: عدم کنترل تراز و شاقول.
توصیه اجرایی: از تراز لیزری و ابزار شاقول برای هر نبشی استفاده کنید.
روش‌های اجرای نبشی کشی در سازه فولادی
نحوه اجرای نبشی کشی فولادی در سازه‌های فلزی به این صورت است که نبشی‌ها به‌صورت عمودی به تیرها و ستون‌ها وصل می‌شوند و با استفاده از مهاربندها و کلاف‌های افقی، یکپارچگی سازه حفظ گردد. در این روش باید نقاط اتصال و نوع جوش یا پیچ‌ومهره را طبق نقشه نبشی‌کشی و بار دیوار مشخص کنید تا از حرکت دیوار و ایجاد ترک جلوگیری شود. دقت داشته باشید رعایت استاندارد نصب و پیوستگی المان‌ها باعث کاهش مشکلات اجرایی و افزایش دوام نما خواهد شد.
پس از نصب نبشی‌ها، ورق‌های رابیتس یا توری گالوانیزه روی آن‌ها با سیم مفتولی یا جوش نقطه‌ای متصل می‌شوند تا بستری صاف و محکم برای گچ‌کاری یا سقف کاذب فراهم شود. این مرحله، سبب استحکام زیرسازی نما و آسان‌تر شدن نصب پانل‌ها می‌گردد.
خطای رایج: اجرای جوش ناقص یا اتصال نبشی به نقاط نامناسب تیر و ستون.
توصیه اجرایی: همیشه فاصله و نوع اتصال را طبق نقشه رعایت کرده و مهاربندی کامل المان‌ها را تضمین کنید.
روش‌های اجرای نبشی‌کشی نمای ساختمان (زیرسازی)
زیرسازی نبشی نما مرحله‌ای مهم برای تثبیت دیوارها و توزیع یکنواخت بار پانل‌هاست. همچنین انتخاب سایز نبشی، فاصله دقیق کمرکش‌ها و اتصال درست به بستر، دوام و ایمنی نما را تضمین می‌کند.
دقت داشته باشید انتخاب نبشی ۵۰ *۵۰ تا ۱۵۰*۱۵۰ میلی‌متر بر اساس بار مرده نما، ابعاد پانل‌ها و فاصله کمرکش‌ها تعیین خواهد شد. در جدول زیر، رنج‌های متعارف صنعت برای زیرسازی نما را نشان می‌دهد و می‌تواند به‌عنوان راهنمایی برای انتخاب ابعاد و فواصل استفاده شود:
| نوع نبشی‌کشی | سایز نبشی (میلی‌متر) | کاربرد پیشنهادی | چالش‌ها و محدودیت‌ها | ویژگی‌ها / مزایا | متریال اصلی |
|---|---|---|---|---|---|
| سنگی | 100×100 | نماهای سنگین و دهانه متوسط | وزن زیاد، هزینه بالا | اتصالات محکم، استحکام بالا | نبشی فولادی، پیچ و پرچ |
| کامپوزیت | 75×75 | نماهای متوسط و دهانه کوتاه | هزینه اولیه بالاتر | وزن سبک، مقاومت بالا، اجرای ساده | پروفیل فولادی درجه یک |
| نمای خشک (سرامیک) | 50×50 | نماهای سبک و پانل‌های کوچک | نیاز به دقت بالا در نصب | بدون نیاز به ملات، نصب سریع | پروفیل آلومینیومی و فلزی |
| سیمانی | 100×100 | نماهای سنگین و دهانه متوسط | زمان اجرای طولانی‌تر | مقاومت بالا، هزینه کمتر | میلگرد، رابیتس، قوطی فلزی |
| بتنی | 150×150 | نماهای بسیار سنگین و دهانه بزرگ | پیچیدگی اجرا، زمان‌بر بودن | استحکام بسیار بالا | ورق فولادی، نبشی |
مراحل اجرا:
- ریسمان‌کشی و تراز لیزری برای درز انقطاع و تعیین موقعیت دقیق
- نصب کمرکش‌ها و رگلاژ دقیق برای حفظ هم‌ترازی پانل‌ها
- زیرسازی متناسب و اتصال نبشی‌ها به بستر بتنی یا فلزی
- ضدزنگ کردن نقاط نفوذ و آب‌بندی کامل
نکته: برای نماهای سبک‌تر از نبشی‌های کوچک‌تر و برای نماهای سنگین و با دهانه بزرگ‌تر از نبشی‌های قطورتر استفاده می‌شود.
نکته ایمنی: از تفنگ شوتانه برای پاشش یکنواخت ملات روی نبشی‌ها و توری گالوانیزه (رابط میان اسکلت فلزی و ملات) استفاده کنید تا چسبندگی ملات بهتر شده و لایه زیرکاری مستحکم و یکپارچه شود.
خطای رایج: استفاده از نبشی با سایز نامتناسب یا فاصله نامنظم کمرکش‌ها
توصیه اجرایی: پیش از نصب، بار مرده نما و فاصله پانل‌ها را محاسبه و بر اساس آن سایز و فاصله نبشی‌ها را تعیین کنید.
چک‌لیست مراحل اجرایی نبشی کشی ساختمان (گام‌به‌گام)
- بررسی نقشه و تعیین نقاط مهار و فواصل
- آماده‌سازی بستر (تراز و پاک‌سازی)
- برش نبشی طبق برآورد و نقشه
- اتصال جوشی نبشی به صورت پیوسته، منقطع یا پیچ‌ومهره
- کنترل تراز و شاقول، اصلاح اعوجاج
- ضد زنگ بودن نبشی و پوشش حفاظتی برای نقاط نفوذپذیر
- تحویل موقت و تکمیل چک‌لیست کیفیت
نکات ایمنی: جوشکاری نبشی در حالت ایمن به ویژه در ارتفاعات تجهیزات اطفاء حریق در دسترس
خطای رایج: عدم رعایت توالی مراحل و بی‌توجهی به کنترل کیفیت.
توصیه اجرایی: بعد از هر مرحله، با چک‌لیست QC اطمینان حاصل کنید.
چک‌لیست کنترل کیفیت (QC)
- پیوستگی المان‌های مهاری
- عدم تخلخل جوش
- فاصله مهار مطابق نقشه
- پوشش ضدزنگ کامل
- جدا نشدن در آزمون چکشی
- تطابق با تراز لیزری ±۲ میلی‌متر در هر متر
خطای رایج: صرفاً نگاه ظاهری به نبشی و نادیده گرفتن تست چکشی و تراز.
توصیه اجرایی: از ابزار اندازه‌گیری دقیق و آزمون چکشی استفاده کنید.
محاسبه هزینه نبشی‌کشی
هزینه اجرای نبشی‌کشی معمولاً بر اساس تعداد شاخه، وزن کلی یا طول مهار محاسبه می‌شود. روش‌های رایج محاسبه شامل:
- کیلویی: محاسبه بر اساس وزن نبشی
- شاخه‌ای: محاسبه بر اساس هر شاخه نصب‌شده
- مقطعی (برای نما): بر اساس طول یا سطح مهار برای زیرسازی نما
عوامل متعددی بر قیمت نبشی‌کشی تأثیر دارند که شامل سایز و ضخامت نبشی، نوع اتصال (جوش یا پیچ‌ومهره)، طول مهار، دسترسی و ارتفاع کار، پوشش ضدزنگ و رنگ نهایی هستند. حال به‌عنوان برآورد اولیه، قیمت نبشی‌کشی شاخه‌ای برای طبقات پایین معمولاً بین ۲۰۰ تا ۲۵۰ هزار تومان و بر اساس وزن حدود ۲۰ تا ۳۰ هزار تومان به ازای هر کیلوگرم متغیر است. همچنین استعلام قیمت تقریبی به صورت مشاوره‌ای و آنلاین از مراکز معتبر به انتخاب دقیق‌تر کمک خواهد کرد.
خطای رایج: برآورد هزینه تنها بر اساس تعداد شاخه و بدون توجه به ضخامت یا نوع اتصال
توصیه اجرایی: پیش از شروع کار، نقشه و روش اتصال را مشخص کنید و برای هر پروژه، هزینه دقیق را بر اساس سایز، وزن و شرایط محل اجرا محاسبه نمایید.
تفاوت‌ها و اشتباهات رایج
- نبشی‌کشی و وال‌پست: نبشی‌کشی نوعی اجرای وال‌پست با مقطع L است، اما وال‌پست می‌تواند با قوطی یا ناودانی هم اجرا شود.
- استفاده از نبشی نامتناسب (سایز یا ضخامت کم)
- جوش ناقص یا عدم ضدزنگ
- بی‌توجهی به بار خارج از صفحه و زلزله
- اختلاط مفهومی با آهن‌کشی/ شاسی‌کشی نما
خطای رایج: عدم تمایز بین نبشی‌کشی و شاسی‌کشی نما.
توصیه اجرایی: با بررسی نقشه و بارگذاری، نوع مهار و سایز نبشی مناسب را انتخاب کنید.
جمع‌بندی
و در آخر باید گفت یکی از نکات حیاتی در اجرای نبشی‌کشی ساختمان، تأثیر آن در مقاومت دیوارها و زیرسازی نما در برابر زلزله، باد و فشارهای جانبی است. برای افزایش چسبندگی ملات و جلوگیری از ترک در نما، از توری گالوانیزه به‌عنوان لایه رابط میان اسکلت فلزی و ملات استفاده می‌شود؛ این مرحله به‌ویژه در نماهای بلند یا با بازشوهای بزرگ اهمیت بالایی دارد.
همچنین انتخاب سایز و ضخامت نبشی، روش اتصال استاندارد (جوش یا پیچ‌ومهره)، کنترل دقیق تراز و شاقول و پوشش ضدزنگ نبشی، همراه با استفاده از چک‌لیست QC و بررسی پیوستگی المان‌ها و فواصل مهاری، ایمنی و دوام ساختمان را تضمین می‌کند.
