خمکاری ورق فلزی (از نازک تا ضخیم) همراه با معرفی انواع روش ها

خمکاری ورق در نگاه اول شاید تنها یک تغییر شکل ساده به نظر برسد، اما در عمل یکی از مهم‌ترین فرآیندهای مهندسی در ساخت قطعات فلزی است. هر خم، حاصل محاسبه دقیق نیرو، زاویه، شعاع خم، جنس ورق و تلرانس‌های مجاز است؛ انتخاب‌هایی که مستقیماً روی کیفیت نهایی قطعه، دقت ابعادی، هزینه تولید و حتی امکان‌پذیر بودن ساخت یک محصول اثر می‌گذارند. یک انتخاب نادرست در نوع خمکاری می‌تواند باعث ترک ورق، خطای مونتاژ یا افزایش ضایعات شود. در این نوشته از آهن صد، با انواع خمکاری ورق به زبان ساده و کاربردی آشنا می‌شوید، تفاوت آن‌ها را در عمل درک می‌کنید و یاد می‌گیرید هر روش برای چه نوع قطعه‌ای مناسب‌تر است.

خمکاری ورق چیست؟

خمکاری ورق یکی از فرآیندهای اساسی در شکل‌دهی فلزات است که طی آن ورق فلزی بدون براده‌برداری و با اعمال نیروی کنترل‌شده، در امتداد یک خط مشخص تغییر شکل می‌دهد. در این فرآیند، ساختار کلی ورق حفظ می‌شود اما با عبور از حد تنش تسلیم، فلز به‌صورت پلاستیک تغییر شکل داده و به زاویه یا فرم موردنظر می‌رسد. خمکاری معمولاً برای تولید قطعاتی با لبه، زاویه یا انحناهای مشخص به‌کار می‌رود و نقش کلیدی در صنایع فلزی و ساخت قطعات صنعتی دارد. خمکاری ورق بر پایه تعادل تنش کششی و فشاری انجام می‌شود؛ به‌گونه‌ای که الیاف بیرونی ورق تحت کشش و الیاف داخلی تحت فشار قرار می‌گیرند. پارامترهایی مانند ضخامت ورق، جنس متریال، شعاع خم، زاویه خم و برگشت فنری (Springback) تأثیر مستقیمی بر کیفیت نهایی خم دارند و باید در طراحی و اجرا به‌دقت محاسبه شوند. عدم توجه به این عوامل می‌تواند منجر به ترک‌خوردگی، تغییر زاویه ناخواسته یا کاهش استحکام قطعه شود.

عوامل مهم قبل از خمکاری ورق: جنس، ضخامت، مقاومت، تلرانس، شعاع خمش

قبل از شروع خمکاری باید به چندین عامل مهم و کلیدی دقت داشته باشید که در نهایت باعث بالا رفتن کیفیت کار شما شود. چرا که انتخاب نادرست جنس ورق، ضخامت یا شعاع خمش می‌تواند منجر به ترک، خطای ابعادی، افزایش هزینه و حتی غیرقابل‌استفاده شدن قطعه شود. در ادامه، مهم‌ترین عوامل مؤثر بر خمکاری ورق را به‌صورت ساده و کاربردی بررسی شده است:

عامل مؤثر	توضیح کوتاه	تأثیر مستقیم در خمکاری
جنس ورق	نوع فلز مانند St37، St52، گالوانیزه، استنلس استیل، آلومینیوم	میزان خم‌پذیری، احتمال ترک، مقدار springback
ضخامت ورق	ضخامت فیزیکی ورق فلزی	انتخاب دستگاه خمکاری، نیروی مورد نیاز، دقت زاویه
مقاومت مکانیکی	استحکام کششی و تسلیم ورق	افزایش یا کاهش برگشت فنری و کنترل زاویه خم
تلرانس ابعادی	میزان خطای مجاز در ابعاد نهایی قطعه	قابلیت مونتاژ، دقت نهایی و کیفیت ساخت
شعاع خمش	شعاع داخلی قوس خم	جلوگیری از ترک، حفظ ظاهر و استحکام قطعه

انواع خمکاری ورق

خمکاری ورق تنها یک روش واحد ندارد؛ بسته به جنس ورق، ضخامت، تیراژ، دقت موردنیاز و کاربرد نهایی، روش خمکاری انتخاب می‌شود. هر تکنیک خمکاری ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارد و انتخاب نادرست آن می‌تواند باعث افزایش هزینه، کاهش کیفیت یا حتی غیرقابل‌استفاده شدن قطعه شود. انواع خم کاری ورق عبارتند از:

خمکاری ورق با پرس‌بریک

در خمکاری ورق با پرس‌بریک، ورق فلزی بین سنبه و ماتریس قرار می‌گیرد و با اعمال نیروی عمودی کنترل‌شده، زاویه خم ایجاد می‌شود. این روش یکی از رایج‌ترین تکنیک‌های خمکاری در صنایع فلزی است و به دلیل انعطاف‌پذیری بالا، برای تولید قطعات متنوع با زوایای مختلف استفاده می‌شود. دقت خم در این روش به نوع ابزار، تنظیمات دستگاه و مهارت اپراتور وابسته است. پرس‌بریک برای ورق‌های نازک تا ضخامت‌های متوسط عملکرد مناسبی دارد، اما در خم‌های بسیار پیچیده یا شعاع‌های بزرگ با محدودیت مواجه می‌شود. از این روش به‌طور گسترده در ساخت تابلو برق، شاسی فلزی، بدنه دستگاه‌ها و قطعات عمومی صنعتی استفاده می‌شود.

خمکاری ورق هیدرولیک

خمکاری هیدرولیک با استفاده از نیروی فشار روغن انجام می‌شود و امکان اعمال قدرت بسیار بالا را فراهم می‌کند. این ویژگی باعث شده خمکاری هیدرولیک گزینه‌ای مناسب برای ورق‌های ضخیم و با مقاومت مکانیکی بالا باشد. کنترل نیرو در این روش یکنواخت است و همین موضوع از تمرکز تنش بیش‌ازحد در محل خم جلوگیری می‌کند. با این حال، سرعت عملیات نسبت به روش‌های مدرن‌تر کمتر بوده و مصرف انرژی بالاتری دارد.

خمکاری CNC ورق

در خمکاری CNC، فرآیند خم کاملاً توسط سیستم کنترل عددی مدیریت می‌شود و تمامی پارامترها مانند زاویه، عمق خم، سرعت و بازگشت فنری springback به‌صورت دقیق برنامه‌ریزی می‌شوند. این روش بالاترین سطح دقت و تکرارپذیری را ارائه می‌دهد و برای تولید انبوه قطعات کاملاً یکسان ایده‌آل است. کاهش خطای انسانی و کنترل دقیق تلرانس‌ها از مزایای اصلی خمکاری CNC به شمار می‌آید. البته هزینه اولیه تجهیزات و نیاز به اپراتور متخصص از محدودیت‌های آن است.

خمکاری غلتکی (Roll Bending)

در خمکاری غلتکی، ورق از میان چند غلتک عبور داده می‌شود و به‌صورت تدریجی به شکل قوسی یا استوانه‌ای خم می‌شود. این فرآیند باعث توزیع یکنواخت تنش در طول ورق می‌شود و از ایجاد شکست یا تمرکز فشار جلوگیری می‌کند. خمکاری غلتکی برای ایجاد شعاع‌های بزرگ بسیار مناسب است، اما امکان ایجاد زوایای تیز یا خم‌های دقیق زاویه‌دار را ندارد. این روش معمولاً در ساخت مخازن، سیلوها، لوله‌های بزرگ و سیستم‌های کانال‌سازی صنعتی مورد استفاده قرار می‌گیرد.

خمکاری دورانی (Rotary Bending)

در خمکاری دورانی، ابزار خم به‌صورت چرخشی عمل می‌کند و ورق بدون اعمال فشار ناگهانی تغییر شکل می‌دهد. این شیوه باعث کاهش تنش سطحی و حفظ کیفیت ظاهری ورق می‌شود. به دلیل کنترل بهتر تغییر شکل، احتمال ترک‌خوردگی در این روش بسیار کم است. خمکاری دورانی بیشتر برای ورق‌های حساس مانند استنلس استیل یا آلومینیوم استفاده می‌شود، اما هزینه بالای ابزار و محدودیت در خم ورق‌های ضخیم از نقاط ضعف آن محسوب می‌شود. این روش در صنایع بهداشتی، غذایی و تجهیزات با سطح نمایان کاربرد گسترده دارد.

خمکاری ضربه‌ای

خمکاری ضربه‌ای با اعمال نیروی ناگهانی و مستقیم انجام می‌شود و معمولاً از قالب‌های ساده استفاده می‌کند. این روش سرعت بالایی دارد و برای تولید سریع قطعات ساده مناسب است، اما کنترل زاویه و دقت خم در آن پایین‌تر از سایر روش‌ها است. به دلیل تمرکز شدید تنش، احتمال ترک یا تغییر شکل ناخواسته در خمکاری ضربه‌ای بیشتر است. این روش بیشتر در تولید قطعات کم‌اهمیت، موقت یا پروژه‌هایی که دقت بالا اولویت ندارد، استفاده می‌شود.

خمکاری داغ (Hot Bending)

در خمکاری داغ، ورق فلزی پیش از عملیات خمکاری گرم می‌شود تا مقاومت آن کاهش یافته و امکان خم‌های شدید یا پیچیده فراهم شود. این روش برای فلزات سخت یا ضخیم که در دمای محیط خم‌پذیری پایینی دارند، بسیار کاربردی است. هرچند خمکاری داغ خطر ترک‌خوردگی را کاهش می‌دهد، اما می‌تواند خواص متالورژیکی فلز را تغییر دهد و هزینه فرآیند را افزایش دهد. به همین دلیل، این روش بیشتر در صنایع سنگین، پروژه‌های خاص و سازه‌های صنعتی بزرگ مورد استفاده قرار می‌گیرد.

انواع تکنیک‌های خمکاری ورق در پرس‌بریک

بسیاری تصور می‌کنند پرس‌بریک فقط یک روش ثابت برای خمکاری دارد، در حالی‌که واقعیت این است که خروجی نهایی خم، کاملاً به تکنیکی بستگی دارد که داخل خود دستگاه پرس‌بریک انتخاب می‌شود. هر تکنیک، نحوه تماس ورق با سنبه و ماتریس را تغییر می‌دهد و همین موضوع باعث تفاوت محسوس در زاویه خم، دقت، میزان بازگشت فنری (Springback) و حتی کیفیت سطحی قطعه می‌شود. در ادامه، مهم‌ترین تکنیک‌های خمکاری ورق در پرس‌بریک به زبان ساده و کاربردی بررسی شده است.

خمش هوا (Air Bending)

خمش هوا رایج‌ترین تکنیک خمکاری در پرس‌بریک است. در این روش، ورق فقط در سه نقطه با ابزار تماس دارد: دو لبه ماتریس و نوک سنبه. سنبه تا انتهای ماتریس پایین نمی‌آید و زاویه خم با عمق نفوذ سنبه کنترل می‌شود. مزیت اصلی این تکنیک انعطاف‌پذیری بالا و نیاز نداشتن به ابزار اختصاصی برای هر زاویه است. البته به دلیل وجود فاصله بین ورق و ماتریس، مقدار برگشت فنری بیشتر است و دقت نهایی به تنظیمات دستگاه و تجربه اپراتور وابستگی بیشتری دارد. این روش برای قطعات عمومی، تولید متنوع و تیراژ متوسط بسیار کاربردی است.

خمش سکه‌ای (Coining)

در خمش سکه‌ای، سنبه با اعمال نیروی بسیار زیاد، ورق را به‌ طور کامل داخل ماتریس می‌فشارد تا فلز در ناحیه خم دچار تغییر شکل پلاستیک کامل شود و فرم نهایی به‌دقت شکل بگیرد. نتیجه این فرآیند، خم بسیار دقیق با حداقل برگشت فنری است. زاویه خم تقریباً دقیقاً همان زاویه ابزار خواهد بود. نقطه ضعف این تکنیک، نیاز به نیروی بالا، استهلاک بیشتر ابزار و محدود بودن کاربرد آن برای ورق‌های نازک‌تر است. خمش سکه‌ای بیشتر در قطعاتی استفاده می‌شود که دقت زاویه اهمیت بالایی دارد.

خمش Bottoming

خمش Bottoming را می‌توان حالتی بین Air Bending و Coining دانست. در این روش، ورق تقریباً به کف ماتریس می‌نشیند اما تغییر شکل فلز به شدت خمش سکه‌ای نیست. دقت زاویه نسبت به خمش هوا بیشتر است و برگشت فنری کمتر می‌شود، در حالی که نیروی مورد نیاز همچنان کمتر از Coining است. این تکنیک زمانی انتخاب می‌شود که دقت مناسب همراه با فشار کنترل‌شده مدنظر باشد.

Wiping Bending

در Wiping Bending یا خمکاری لب‌گیر در پرس‌بریک، یک لبه ورق ثابت نگه داشته می‌شود و بخش آزاد ورق به کمک سنبه خم می‌گردد. این تکنیک بیشتر برای ایجاد فلنج‌های کوتاه و خم‌های لبه‌ای استفاده می‌شود. دقت در این روش بالا است، اما به دلیل تمرکز تنش در ناحیه لبه، برای ورق‌های ضخیم یا شکننده محدودیت دارد. از این روش معمولاً در ساخت تابلو برق، بدنه فلزی و قطعات با لبه تقویتی استفاده می‌شود.

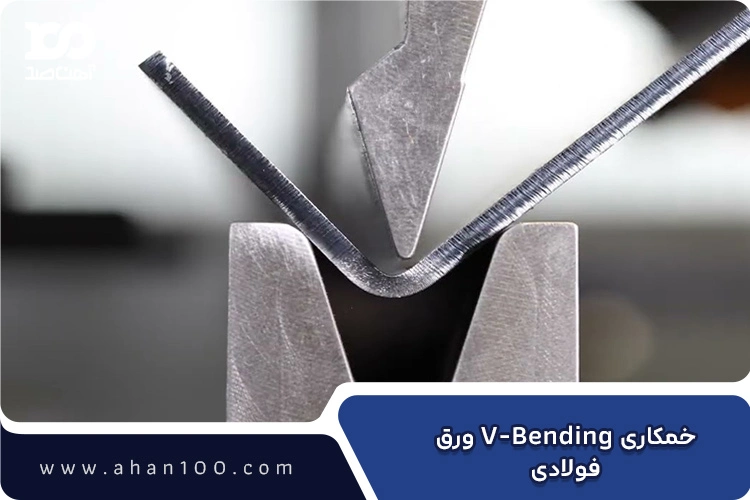

V-Bending

V-Bending در واقع یک قالب کلی از خمکاری است که در آن ورق داخل ماتریس V شکل خم می‌شود. این تکنیک می‌تواند به‌صورت Air Bending، Bottoming یا Coining اجرا شود. شکل V ماتریس باعث می‌شود کنترل زاویه خم ساده‌تر باشد و کاربرد بسیار گسترده‌ای در صنعت داشته باشد. انتخاب نوع اجرای V-Bending تعیین می‌کند که خم نهایی انعطاف‌پذیر، دقیق یا بسیار سخت باشد.

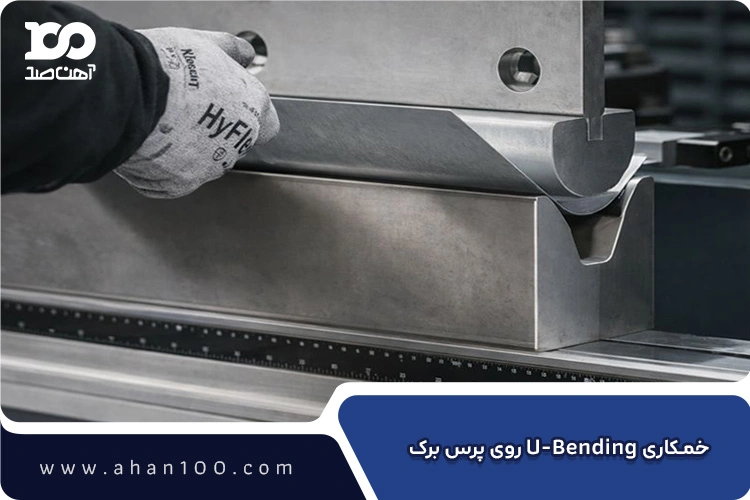

U-Bending

در U-Bending، ورق به شکلی خم می‌شود که مقطع نهایی شبیه حرف U باشد. این تکنیک معمولاً نیازمند کنترل دقیق فشار و ترتیب خم است، زیرا دو زاویه به‌صورت هم‌زمان یا مرحله‌ای ایجاد می‌شوند. U-Bending بیشتر در تولید کانال‌ها، ریل‌ها و قطعاتی با مقطع بسته یا نیمه‌بسته کاربرد دارد. دقت ابزار و تنظیمات در این روش نقش کلیدی در جلوگیری از تاب‌برداشتگی ورق دارند.

تفاوت خمکاری سرد و گرم ورق

اگر ورق نازک شما نازک است و می‌خواهید که روی آن خم دقیق ایجاد کنید یا در تعداد بالا تیراژ داشته باشید، استفاده از روش خمکاری سرد بهترین انتخاب خواهد بود. اما زمانی که با ورق‌های ضخیم، متریال‌های سخت یا خم‌های سنگین و عمیق سروکار دارید، خمکاری گرم گزینه مناسبی‌تری است. انتخاب درست بین این دو روش، هم کیفیت خم قطعه را تضمین می‌کند و هم از افزایش هزینه و ضایعات جلوگیری می‌کند.

خمکاری سرد ورق

خمکاری سرد زمانی انجام می‌شود که ورق بدون اعمال حرارت و تنها با نیروی مکانیکی خم می‌شود. این روش برای ورق‌هایی با ضخامت کم تا متوسط و متریال‌هایی با خم‌پذیری مناسب مانند فولاد St37، آلومینیوم و بسیاری از ورق‌های گالوانیزه انتخاب ایده‌آلی است. مزیت اصلی خم سرد، دقت بالا، سرعت بیشتر و حفظ خواص مکانیکی ورق است. چون ساختار متالورژیکی ورق تغییر نمی‌کند، قطعه نهایی از نظر ابعادی پایدارتر است و برای تولید انبوه کاملاً مناسب محسوب می‌شود.

برای مثال، در ساخت تابلو برق، کابینت فلزی، قطعات بدنه تجهیزات صنعتی یا کانال‌های تهویه تقریباً همیشه از خمکاری سرد استفاده می‌شود؛ زیرا ضخامت ورق‌ها کم است و نیاز به دقت و تکرارپذیری بالا وجود دارد. با این حال، خمکاری سرد محدودیت‌هایی نیز دارد. زمانی که ورق ضخیم باشد یا جنس آن سخت و با مقاومت بالا (مانند St52 یا برخی فولادهای آلیاژی)، اعمال نیروی زیاد ممکن است باعث ترک‌خوردگی در لبه خم یا برگشت فنری شدید شود.

خمکاری گرم ورق

در خمکاری گرم، ورق قبل یا هم‌زمان با خم شدن تا دمای مشخصی گرم می‌شود تا مقاومت آن کاهش یابد و شکل‌پذیری افزایش پیدا کند. این روش زمانی استفاده می‌شود که خمکاری سرد به دلیل ضخامت بالا یا جنس سخت ورق عملاً امکان‌پذیر یا ایمن نباشد. مزیت اصلی خم گرم، امکان ایجاد خم‌های عمیق با شعاع کم در ورق‌های ضخیم یا پرمقاومت است. با کاهش تنش داخلی، احتمال ترک و شکست به حداقل می‌رسد. برای مثال، در ساخت سازه‌های سنگین فلزی، قطعات سوله، شاسی ماشین‌آلات صنعتی یا مخازن ضخیم خمکاری گرم انتخاب منطقی‌تری است، چون ورق بدون حرارت، نیروی بیش‌ازحدی نیاز خواهد داشت و ممکن است آسیب ببیند.

خم‌کاری ورق‌ استیل، گالوانیزه، آهن، آلومینیوم (چالش‌ها + نکات تخصصی)

خمکاری ورق فقط به دستگاه و قالب محدود نمی‌شود؛ جنس ورق تعیین می‌کند خم چقدر دقیق، ایمن و اقتصادی باشد. هر فلز رفتار مکانیکی متفاوتی در برابر نیرو دارد و اگر این تفاوت‌ها در نظر گرفته نشود، نتیجه می‌تواند ترک، برگشت زاویه یا حتی شکست کامل قطعه باشد. در ادامه، مهم‌ترین چالش‌ها و نکات کاربردی خمکاری برای هر نوع ورق را آورده شده است:

• خمکاری ورق استیل (Stainless Steel): استیل به‌دلیل مقاومت بالا و ساختار سخت‌ خود، یکی از چالش‌برانگیزترین متریال‌ها در خمکاری است. مهم‌ترین مشکل آن برگشت فنری (Springback) زیاد است؛ یعنی بعد از برداشتن نیرو، زاویه خم تا حدی بازمی‌گردد. به همین دلیل معمولاً باید زاویه را بیش از مقدار نهایی خم کرد تا به زاویه مطلوب رسید.
• خمکاری ورق گالوانیزه: ورق گالوانیزه از نظر مکانیکی شبیه ورق آهن است، اما پوشش روی (Zinc) آن نقطه ضعف اصلی در خمکاری محسوب می‌شود. بزرگ‌ترین چالش، ترک‌خوردگی یا پوسته‌شدن پوشش در محل خم است؛ مخصوصاً اگر شعاع خمش کوچک باشد یا خم به‌صورت ناگهانی انجام شود.
• خمکاری ورق گالوانیزه: ورق گالوانیزه از نظر مکانیکی شبیه ورق آهن است، اما پوشش روی (Zinc) آن نقطه ضعف اصلی در خمکاری محسوب می‌شود. بزرگ‌ترین چالش، ترک‌خوردگی یا پوسته‌شدن پوشش در محل خم است؛ مخصوصاً اگر شعاع خمش کوچک باشد یا خم به‌صورت ناگهانی انجام شود.
• خمکاری ورق آلومینیوم: آلومینیوم به‌طور طبیعی نرم، سبک و شکل‌پذیر است و همین ویژگی آن را برای خمکاری بسیار محبوب کرده است. چالش اصلی در خمکاری آلومینیوم، نه سختی بلکه حساسیت به ترک در آلیاژهای خاص و همچنین تغییر شکل بیش‌ازحد در صورت کنترل‌نشدن نیرو است.

شعاع خمکاری استاندارد برای ورق‌های مختلف

در خمکاری ورق، فقط زاویه خم مهم نیست؛ شعاع خمش داخلی تعیین می‌کند که ورق سالم خم می‌شود یا در محل خم دچار ترک، شکست یا کاهش استحکام می‌گردد. شعاع خم در واقع فاصله‌ی قوس داخلی خم است و مستقیماً به جنس ورق، ضخامت و روش خمکاری بستگی دارد. هرچه شعاع خمش کوچک‌تر انتخاب شود، تمرکز تنش در محل خم بیشتر می‌شود و احتمال ترک‌خوردگی، مخصوصاً در استیل و گالوانیزه، به‌شدت افزایش می‌یابد. به همین دلیل در طراحی صنعتی، شعاع خم هرگز به‌صورت سلیقه‌ای انتخاب نمی‌شود، بلکه بر اساس استانداردهای تجربی و مهندسی تعیین می‌شود. در ادامه، جدولی برای درک بهتر شعاع خمکاری‌های استاندارد برای ورق‌های متفاوت ارائه شده است.

نوع ورق	حداقل شعاع خم پیشنهادی
ورق آهن (St37)	1 × ضخامت ورق
ورق فولاد با استحکام بالا (St52)	1.5 × ضخامت ورق
ورق گالوانیزه	1.5 تا 2 × ضخامت ورق
ورق استنلس استیل	2 × ضخامت ورق
ورق آلومینیوم نرم	1 × ضخامت ورق
ورق آلومینیوم سخت	1.5 تا 2 × ضخامت ورق

دستگاه‌های مورد استفاده در خمکاری ورق (Press Brake، رول فرمینگ، CNC)

خمکاری ورق بدون دستگاه‌های مناسب تقریباً غیرممکن است. انتخاب دستگاه درست به ضخامت ورق، طول قطعه، دقت مورد نیاز و حجم تولید بستگی دارد. در ادامه پرکاربردترین دستگاه‌ها را معرفی شده و تفاوت‌های اصلی آن‌ها بررسی شده است.

1. پرس‌بریک (Press Brake): پرس‌بریک متداول‌ترین دستگاه برای خمکاری ورق است که می‌تواند انواع خم‌های ساده و پیچیده را با دقت بالا ایجاد کند. ظرفیت آن معمولاً بر اساس طول قطعه و نیروی پرس سنجیده می‌شود. برای مثال، یک پرس‌بریک 100 تن برای ورق 3 میلی‌متری تا طول 2 متر مناسب است. هزینه نسبتا متوسط دارد و برای تولیدات کوچک و متوسط ایده‌آل است.
2. رول فرمینگ (Roll Forming): رول فرمینگ برای خم‌های طولی و منحنی مناسب است و می‌تواند ورق‌های طولانی را به صورت پیوسته خم کند. دقت خم کمتر از پرس‌بریک است اما برای تولیدات انبوه مثل کانال‌های تهویه یا لبه‌های سوله بسیار اقتصادی است. این دستگاه ظرفیت بالا و سرعت تولید زیاد دارد، اما هزینه اولیه و فضای مورد نیاز آن بیشتر است.
3. CNC خمکاری ورق: CNC یا خمکاری کامپیوتری برای قطعات پیچیده و با دقت فوق‌العاده استفاده می‌شود. برنامه‌ریزی دیجیتال امکان تولید قطعات یکسان با کمترین خطا را می‌دهد. برای مثال، تولید بدنه تجهیزات صنعتی یا کابینت‌های فلزی دقیق با CNC ساده‌تر و سریع‌تر است. هزینه این دستگاه بالاست اما دقت و تکرارپذیری آن بی‌نظیر است.

فرآیند کامل خمکاری ورق (گام‌به‌گام)

خمکاری ورق فقط فشار دادن یک قطعه فلز در دستگاه نیست؛ یک فرآیند مهندسی دقیق است که هر مرحله‌اش روی کیفیت نهایی، دقت زاویه و دوام قطعه تأثیر می‌گذارد. در ادامه مراحل اصلی به‌صورت گام‌به‌گام و کاربردی توضیح داده شده است.

1. آماده‌سازی ورق: قبل از شروع خمکاری، ورق باید تمیز و بدون هرگونه زنگ یا چربی باشد. سطح صاف و بدون خراش، از چسبیدن ورق به قالب جلوگیری کرده و کیفیت خم را بالا می‌برد. ورق‌های ضخیم‌تر ممکن است نیاز به پیش‌گرمایش (برای خمکاری داغ) داشته باشند.
2. اندازه‌گیری و علامت‌گذاری: موقعیت خم و طول نهایی قطعه باید دقیق اندازه‌گیری شود. با استفاده از ابزارهای اندازه‌گیری و خطوط راهنما روی ورق، محل دقیق خم مشخص می‌شود. اشتباه در این مرحله باعث عدم تطابق ابعاد و خطاهای مونتاژ می‌شود.
3. جایگذاری ورق روی دستگاه: ورق در محل صحیح قالب پرس‌بریک یا رول فرمینگ قرار می‌گیرد. تثبیت ورق مهم است تا هنگام اعمال نیرو، ورق حرکت نکند. عدم ثابت‌سازی می‌تواند منجر به خم نامتقارن یا لبه‌های زبر شود.
4. انتخاب ابزار و قالب مناسب: بر اساس ضخامت، جنس و زاویه خم، قالب و ابزار مناسب انتخاب می‌شود. برای مثال، ورق استیل سخت به قالب با شعاع خمش بزرگ نیاز دارد تا ترک نخورد، اما ورق آلومینیوم نرم می‌تواند با قالب تیز خم شود. انتخاب نادرست قالب باعث ترک خوردن یا springback زیاد می‌شود.
5. کنترل زاویه و نیرو: در هنگام خمکاری، زاویه خم باید با دستگاه یا ابزارهای اندازه‌گیری کنترل شود. بسیاری از خطاها مثل خم بیش از حد یا کم، ناشی از عدم کنترل نیرو یا زاویه در حین فرآیند است.
6. تست نهایی و اصلاحات: پس از اتمام خم، زاویه، شعاع و ابعاد قطعه بررسی می‌شود. اگر نیاز بود، اصلاحات جزئی انجام می‌شود. این مرحله تضمین می‌کند که قطعه مطابق طراحی و استانداردهای موردنظر است.

فرمول خمکاری ورق

برای اینکه بعد از خمکاری طول نهایی قطعه درست باشد، باید چند مفهوم کلیدی را بدانید.

• Bend Allowance (BA): این مقدار نشان می‌دهد طول واقعی ورق در منطقه خم چقدر کش می‌آید. به عبارت ساده، وقتی ورق خم می‌شود، مواد در قسمت داخلی جمع و در قسمت خارجی کشیده می‌شوند و Bend Allowance این تغییر طول را محاسبه می‌کند.
• Bend Deduction (BD): عددی است که برای محاسبه طول صاف ورق قبل از خم استفاده می‌شود. این مقدار به شما می‌گوید چقدر از طول ورق باید کم شود تا بعد از خمکاری به اندازه طراحی برسد.
• K-Factor :K-Factor نسبت فاصله خط خنثی از سطح داخلی خم به ضخامت ورق است که مشخص می‌کند خط خنثی در خم دقیقاً کجاست. خط خنثی جایی است که طول ورق در خم تغییر نمی‌کند و محاسبه دقیق K-Factor باعث می‌شود طول نهایی ورق درست باشد.

خطاها و مشکلات رایج در خمکاری ورق

خمکاری ورق فرآیندی حساس است و رعایت نکردن نکات فنی می‌تواند باعث خطاهای جدی شود. در ادامه رایج‌ترین مشکلات، علت آن‌ها و راه‌حل‌های کاربردی توضیح داده شده‌اند.

• ترک‌خوردگی ورق: وقتی شعاع خم خیلی کوچک نسبت به ضخامت ورق انتخاب شود، یا جنس ورق سخت باشد، فلز ترک می‌خورد. راه‌حل این است که از شعاع خمش استاندارد استفاده کنید و برای ورق‌های سخت مثل استیل، خم را با قالب مناسب و در صورت نیاز با پیش‌گرمایش انجام دهید.
• Springback یا برگشت خم: بعد از خمکاری، ورق به دلیل خاصیت الاستیک خود کمی به حالت اولیه برمی‌گردد. این مشکل در ورق‌های سخت و آلومینیوم بیشتر دیده می‌شود. راه‌حل این است که زاویه خم را کمی بیشتر از زاویه نهایی موردنظر تنظیم کنید یا از تکنیک‌های coining و bottoming برای تثبیت خم استفاده کنید.
• خم نامتقارن یا زاویه اشتباه: علت اصلی جایگذاری نادرست ورق یا انتخاب قالب نامناسب است. برای جلوگیری از این خطا، قبل از هر خم، ورق را دقیق روی دستگاه قرار دهید و قالب متناسب با ضخامت و جنس ورق انتخاب کنید. کنترل زاویه با ابزار اندازه‌گیری نیز ضروری است.
• چروک یا جمع شدگی ورق: ورق‌های نازک هنگام خمکاری در امتداد خط خنثی ممکن است دچار چروک یا جمع‌شدگی شوند. برای جلوگیری از این مشکل می‌توان از قالب با شعاع بزرگ‌تر، افزایش ضخامت قالب پشتیبان، یا تنظیم نیروی پرس به‌گونه‌ای که فشار به‌طور یکنواخت توزیع شود، استفاده کرد.
• خطا در طول قطعه بعد از خم: اگر Bend Allowance، Bend Deduction یا K-Factor به درستی محاسبه نشوند، طول نهایی ورق اشتباه می‌شود.انجام محاسبات استاندارد پیش از خمکاری و ساخت یک نمونه آزمایشی، بهترین راه برای جلوگیری از این خطا است.
• لبه‌های زبر یا آسیب دیدن سطح ورق: این مشکل اغلب به دلیل فشار نامناسب، قالب‌های فرسوده یا سطح آلوده ورق ایجاد می‌شود. تمیز کردن ورق پیش از خمکاری، بررسی وضعیت قالب‌ها و استفاده از روانکار مناسب، از آسیب‌دیدگی سطح جلوگیری می‌کند.

خمکاری ورق برای قطعات پیچیده و فرم‌دار

خمکاری ورق برای قطعات ساده را می‌توان با پرس‌بریک یا روش‌های سنتی انجام داد، اما زمانی که قطعه پیچیده و چند زاویه‌ای باشد، دقت و کنترل بسیار اهمیت پیدا می‌کند. برای چنین قطعاتی، خمکاری دستی اغلب کافی نیست و خطر خطای زاویه، عدم تقارن یا برخورد ابزار با ورق بالا می‌رود. در این شرایط، پرس CNC بهترین گزینه است. با کنترل کامپیوتری دقیق، می‌توان هر زاویه و منحنی را با دقت میلی‌متری ایجاد کرد و حتی خم‌های متوالی با فواصل کوچک را بدون خطای انسانی اجرا کرد. این کنترل نرم‌افزاری، امکان استفاده از الگوریتم‌های خم پیشرفته و محاسبه دقیق Bend Allowance و K-Factor را فراهم می‌کند.

مثال واقعی: در تولید بدنه کابینت‌های صنعتی چندوجهی یا کانال‌سازی‌های پیچیده HVAC، قطعه باید چندین خم متوالی با دقت بالا و بدون ترک‌خوردگی داشته باشد. استفاده از پرس CNC این امکان را فراهم می‌کند که تمام خم‌ها با یک برنامه واحد اجرا شوند و هر قطعه از نظر ابعاد، زاویه و تقارن کاملاً یکسان و قابل مونتاژ باشد.

نکات مهم برای افزایش کیفیت خم‌کاری ورق

برای داشتن خمکاری دقیق و بدون عیب، رعایت چند نکته ساده و کاربردی کافی است:

• انتخاب قالب مناسب: قالب باید متناسب با ضخامت و جنس ورق باشد تا فشار یکنواخت وارد شود و خم صاف و دقیق ایجاد شود.
• روغن‌کاری و روانکاری ورق: استفاده از روانکار مناسب باعث کاهش اصطکاک و جلوگیری از خط و خش روی سطح ورق می‌شود، به‌ویژه در ورق‌های گالوانیزه و استیل.
• کنترل زاویه و شعاع خمش: پیش از شروع، زاویه و شعاع خمش را محاسبه و قالب را مطابق آن تنظیم کنید تا از برگشت خم یا زاویه اشتباه جلوگیری شود.
• چک کردن ضخامت و یکنواختی ورق: ضخامت متغیر باعث خم نامتقارن و ناهماهنگ می‌شود، بنابراین ورق باید پیش از خمکاری بررسی شود.
• استفاده از دستگاه مناسب: برای خم‌های پیچیده یا قطعات فرم‌دار، از پرس CNC استفاده کنید تا دقت و تکرارپذیری افزایش یابد.
• تست نمونه قبل از تولید عمده: همیشه یک قطعه آزمایشی بسازید تا مطمئن شوید خم‌ها دقیق و بدون ترک یا چروک هستند.

هزینه خمکاری ورق چطور محاسبه می‌شود؟

هزینه خمکاری ورق یک عدد ثابت نیست و به عوامل متعددی بستگی دارد. هر چه ورق ضخیم‌تر، سخت‌تر یا طرح پیچیده‌تر باشد، قیمت بالاتر می‌رود. در ادامه مهم‌ترین عوامل تعیین‌کننده هزینه عبارتند از:

• ضخامت ورق: هرچه ضخامت بیشتر باشد، نیاز به نیروی بیشتر و قالب‌های قوی‌تر است که هزینه دستگاه و انرژی مصرفی را افزایش می‌دهد.
• نوع ورق: استیل سخت و آلومینیوم نرم، هرکدام رفتار متفاوتی دارند. ورق‌های خاص مثل گالوانیزه حساس به ترک‌خوردگی هستند و نیاز به دقت و مراحل آماده‌سازی اضافی دارند.
• تعداد خم‌ها: هر خم جداگانه زمان و دقت بیشتری می‌طلبد، بنابراین هزینه بر اساس تعداد خط خم‌ها افزایش می‌یابد.
• پیچیدگی طرح: قطعات فرم‌دار، خم‌های چند زاویه‌ای یا خم‌های متوالی با فواصل کوچک، به زمان بیشتر و ابزار پیشرفته نیاز دارند.
• دستگاه مورد استفاده: پرس دستی هزینه کمتری دارد اما دقت محدود است. پرس CNC دقت بالا و تکرارپذیری عالی دارد اما قیمت اجرای هر قطعه بالاتر است.
• تیراژ تولید: تولید انبوه می‌تواند هزینه هر قطعه را کاهش دهد، در حالی که سفارش‌های تک یا محدود هزینه نسبی بیشتری دارند.

خدمات خمکاری ورق آهن صد با بهترین کیفیت

آهن‌صد یکی از مجموعه‌هایی است که خدمات خمکاری ورق را با توجه به جنس ورق، ضخامت، شعاع خمش و کاربرد نهایی قطعه انجام می‌دهد. فرآیند خمکاری در این مجموعه با استفاده از تجهیزات پرس‌بریک و دستگاه‌های کنترلی انجام می‌شود و امکان اجرای خم‌های زاویه‌دار، چندمرحله‌ای و قطعات فرم‌دار را با دقت مناسب فراهم می‌کند. کیفیت خمکاری به‌واسطه انتخاب درست روش و ابزار، کنترل زاویه و مدیریت برگشت فنری در سطح قابل‌قبول صنعتی قرار دارد و در کنار آن، خدمات با قیمت‌گذاری منطقی و متناسب با نوع پروژه ارائه می‌شود. برای مشاهده جزئیات بیشتر به همراه شرایط و قیمت خمکاری ورق به صفحه خدمات این مجموعه مراجعه کنید.

کاربردهای خمکاری ورق فلزی در صنایع مختلف

خمکاری ورق تنها یک فرآیند مکانیکی نیست؛ این تکنیک نقش کلیدی در تولید قطعات دقیق و با دوام در صنایع مختلف دارد. در ادامه کاربردهای آن را به تفکیک صنعت بررسی شده است:

• سازه و سوله‌سازی: در ساخت سازه‌های فلزی و سوله‌ها، خمکاری ورق برای تولید ستون‌ها، تیرها و پروفیل‌های تقویت‌شده به کار می‌رود. این خم‌ها امکان اتصال دقیق قطعات و افزایش مقاومت سازه را فراهم می‌کنند و باعث کاهش وزن نهایی سازه می‌شوند.
• خودروسازی: در صنعت خودرو، خمکاری ورق برای تولید بدنه خودرو، شاسی، درب‌ها و قاب‌های داخلی استفاده می‌شود. دقت خمکاری مستقیماً روی ظاهر و ایمنی قطعات تأثیر دارد و امکان تولید انبوه با کیفیت یکنواخت را فراهم می‌کند.
• تهویه و HVAC: کانال‌های تهویه هوا، دریچه‌ها و قاب‌های سیستم‌های تهویه با خمکاری ورق ساخته می‌شوند. خم‌های دقیق باعث کاهش نشتی هوا و افزایش کارایی سیستم‌های تهویه می‌شوند.
• تجهیزات صنعتی: بدنه دستگاه‌ها، کابینت‌های کنترل، میزهای صنعتی و مخازن کوچک با خمکاری ورق تولید می‌شوند. خمکاری دقیق باعث می‌شود که قطعات صنعتی همزمان مستحکم و قابل مونتاژ باشند.
• قطعات تزئینی: در صنایع دکوراسیون و طراحی داخلی، خمکاری ورق برای ساخت تابلوها، قاب‌ها، پایه‌ها و عناصر فلزی تزئینی استفاده می‌شود. خمکاری دقیق ظاهر زیبا و یکنواختی را تضمین می‌کند.
• مخزن‌سازی و تانکرها: برای ساخت مخازن و تانکرهای صنعتی، خمکاری ورق باعث ایجاد لبه‌ها و درزهای محکم و مقاوم می‌شود. این تکنیک اطمینان می‌دهد که مخزن تحمل فشار داخلی و خارجی را دارد و نشت ندارد.

تأثیر قیمت ورق بر هزینه خمکاری و تخمین هزینه نهایی پروژه

هزینه خمکاری ورق تنها شامل اجرای عملیات خم نیست؛ بخش قابل توجهی از هزینه کل پروژه مربوط به قیمت ورق است. جنس و ضخامت ورق به‌طور مستقیم روی هزینه خمکاری اثر می‌گذارد. برای مثال، ورق سیاه یا روغنی نسبت به گالوانیزه یا استیل ارزان‌تر است، اما ورق استیل به دلیل سختی بیشتر نیاز به نیروی بالاتر و دستگاه‌های دقیق‌تر دارد، بنابراین هزینه خمکاری افزایش می‌یابد. ضخامت ورق نیز نقش تعیین‌کننده دارد؛ هرچه ورق ضخیم‌تر باشد، نیروی بیشتری برای خمکاری لازم است و ابزارها بیشتر تحت فشار قرار می‌گیرند، در نتیجه هزینه اجرا بالاتر می‌رود. به‌عنوان مثال، خمکاری ورق 8 میلی‌متری آهنی به نیروی هیدرولیک بیشتری نیاز دارد و زمان تولید نیز طولانی‌تر می‌شود. از سوی دیگر، قیمت ورق بخش اصلی هزینه نهایی پروژه را تشکیل می‌دهد، زیرا قبل از هر عملیات خمکاری، ورق مناسب و استاندارد برای پروژه باید تهیه شود. بنابراین برای تخمین دقیق هزینه یک پروژه، هم قیمت ورق و هم هزینه عملیات خمکاری باید در نظر گرفته شوند.

جمع‌بندی: انتخاب بهترین روش خمکاری برای پروژه شما

خمکاری ورق فرایندی کلیدی در تولید قطعات فلزی است که انتخاب روش مناسب می‌تواند کیفیت نهایی، هزینه و زمان پروژه را تعیین کند. ورق‌ها و پروژه‌ها با ویژگی‌های مختلف به تکنیک‌های متفاوت نیاز دارند؛ برای مثال، ورق‌های ضخیم یا سخت مثل استیل بهتر است با پرس هیدرولیک یا CNC خم شوند، در حالی که ورق‌های نازک و نرم را می‌توان با پرس‌بریک یا خمکاری هوا انجام داد. همچنین توجه به عوامل فنی مانند شعاع خم، جنس ورق، ضخامت و تلرانس بسیار مهم است.

---
