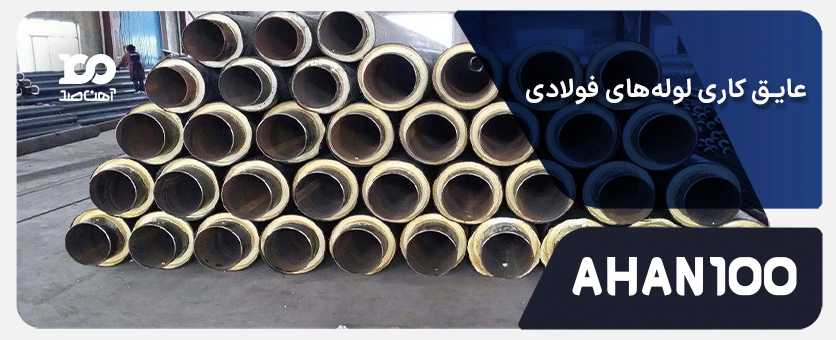

عایق کاری لوله‌های فولادی چیست؟ بررسی مزایا، معایب و هزینه‌های اجرا
-
دسته بندی
-
تاریخ انتشار۱۴۰۳/۰۱/۲۹
-
تاریخ بروزرسانی۱۴۰۴/۰۶/۰۳
-
بازدید2156
-
دیدگاه ها0 دیدگاه
عایق‌کاری لوله‌های فولادی یکی از روش‌های موثر برای محافظت از لوله‌ها است که در این فرآیند لوله‌ها با مواد خاص پوشانده شده تا در برابر حرارت، رطوبت، خوردگی و فرسودگی محافظت شوند. به طور کلی، لوله‌های فولادی در صنایع مختلف مورد استفاده قرار می‌گیرند؛ اما زمانی که در معرض خوردگی، زنگ‌زدگی، تغییرات دمایی و… قرار دارند، آسیب می‌بینند. در واقع، عایقبندی لوله‌های فولادی یکی از روش‌های موثر و مهم در صرفه‌جویی انرژی و افزایش طول عمر تاسیسات است. این فرآیند نه تنها به حفظ دمای مطلوب کمک می‌کند، بلکه در مقابله با خوردگی و فرسودگی نیز موثر است. در ادامه این مقاله از آهن صد، انواع روش‌های عایق‌کاری لوله فولادی، استانداردها، دلایل و ضرورت‌های این روش بررسی می‌شوند.
عایق‌کاری لوله‌های فولادی چیست؟
عایق‌کاری لوله‌های فولادی به فرآیندی گفته می‌شود که طی آن سطح لوله‌ها با لایه‌ها و مواد محافظ پوشانده شده تا از انتقال حرارت، بروز خوردگی یا آسیب‌های مکانیکی جلوگیری شود. لوله‌ها معمولا به دلیل داشتن رسانایی بالا و تماس مستقیم با محیط، در برابر اتلاف انرژی حرارتی، یخ‌زدگی و خوردگی آسیب‌پذیر هستند؛ از این رو، در بسیاری از پروژه‌های ساختمانی، صنعتی و تاسیساتی با استفاده از این روش محافظت می‌شوند. این فرآیند معمولا با استفاده از پشم شیشه، ورق آلومینیوم، فوم پلی‌اتیلن و فوم پلی‌اورتان انجام شده و منجر به افزایش طول عمر لوله‌ها، حفظ انرژی، کاهش انتقال صدا و کاهش هزینه‌های تعمیر و نگهداری می‌شود. این روش عایق‌کاری با پوشش‌دهی‌های معمولی در این تفاوت دارد که پوشش‌های معمولی تنها از تماس مستقیم با عوامل خارجی جلوگیری می‌کنند، در حالی که عایقبندی تخصصی با ایجاد چند لایه مقاوم از اتلاف انرژی جلوگیری کرده و راندمان کلی تاسیسات را افزایش می‌دهد.
دلایل و ضرورت عایق‌کاری لوله‌های فولادی
عایقبندی لوله‌های فولادی به دلیل داشتن تاثیر مستقیم بر طول عمر لوله‌ها، اجرای آنها از نظر فنی و اقتصادی ضرورت دارد. از مهم‌ترین دلایل و ضرورت عایق‌کاری عبارتند از:
- جلوگیری از خوردگی و زنگ‌زدگی: لوله‌های فولادی در برابر عوامل محیطی خارجی از جمله رطوبت، اکسیژن و مواد شیمیایی دچار زنگ‌زدگی می‌شوند؛ اما با انجام این فرآیند می‌توان از تماس مستقیم این لوله‌ها با عوامل خورنده جلوگیری کرد.
- کاهش اتلاف حرارتی و صرفه‌جویی در انرژی: از دیگر ضرورت‌های عایق‌کاری، کاهش اتلاف حرارتی و صرفه‌جویی در انرژی است. لوله‌هایی که وظیفه انتقال آب گرم، بخار یا سیالات سرد را دارند، بدون عایقبندی با اتلاف شدید انرژی مواجه می‌شوند.
- افزایش ایمنی سیستم‌ها: در بسیاری از صنایع مانند نفت و گاز از لوله‌ها برای انتقال مواد با دمای بسیار بالا یا پایین استفاده می‌کنند که با عایق‌کاری می‌توان از تماس مستقیم افراد با سطح لوله‌ها جلوگیری کرد. با این کار از خطراتی همچون سوختگی و مشکلاتی مانند نشت و تراکم بخار آب جلوگیری کرد و ایمنی را افزایش داد.
- افزایش طول عمر لوله و کاهش هزینه‌های نگهداری: با یک عایق‌کاری دقیق لوله‌های فولادی می‌توان آنها را از خوردگی و پوسیدگی محافظت کرد و عمر مفید آنها را افزایش داد.
انواع روش های عایق کاری لوله‌های فولادی
همانطور که گفته شد عایق‌کاری در صنایع مختلف از اهمیت بالایی برخوردار است و بسته به نوع پروژه، شرایط محیطی و حساسیت سیستم میتواند به روش‌های مختلفی انجام شود. انواع عایق لوله فولادی عبارتند از:
- عایق حرارتی: یکی از بهترین روش‌ها، عایق حرارتی است که از آسیب دیدن لوله‌ها در برابر حرارت و دمای بالا یا پایین جلوگیری می‌کند. در روش عایق‌کاری حرارتی معمولا از پشم سنگ، پشم شیشه و فوم‌ها استفاده می‌شود که توانایی محافظت از اتلاف حرارت یا سرمایش در سیستم‌های انتقال سیالات را دارند.
- عایق رطوبتی: از دیگر انواع روش‌های عایق‌کاری لوله‌های فولادی، عایق رطوبتی است. این روش برای لوله‌هایی که در محیط بیرونی قرار دارند، مورد استفاده قرار می‌گیرد و از لوله‌ها در برابر زنگ‌زدگی، خوردگی و پوسیدگی محافظت می‌کند. به طور معمول تز پوشش‌های ضد رطوبت برای عایق رطوبتی استفاده می‌شود که با آن عایق رطوبتی لوله فولادی انجام می‌شود.
- عایق صوتی: برای کاهش ارتعاشات، صدا در لوله‌های انتقال بخار، گاز، نویز و لرزش از عایق صوتی استفاده می‌شود. در این روش معمولا با به‌کارگیری مواد پلیمری و الاستومری، میزان نویز و لرزش کاهش یافته و عملکرد سیستم بهبود پیدا می‌کند.
- عایق‌های ضدخوردگی: عایق‌کاری ضدخوردگی، از دیگر انواع روش‌های عایق‌کاری لوله‌های فولادی است که از تماس مستقیم لوله‌ها با مواد شیمیایی و اکسیژن جلوگیری می‌کند. پوشش اپوکسی، پلی‌اتیلن و نوارهای ضد خوردگی از جنس‌هایی هستند که برای عایق ضد خوردگی لوله فولادی مورد استفاده قرار می‌گیرند.
مواد مورد استفاده در عایق کاری لوله‌های فولادی
انتخاب ماده مناسب برای عایق‌کاری بسیار مهم و ضروری است؛ زیرا بر میزان دوام لوله‌ها تاثیر مستقیم دارد. رایج‌ترین موادی که در عایقبندی استفاده می‌شود، پشم شیشه، فوم پلی‌اتیلن، الاستومری و پلی اورتان است. پشم شیشه از مواد پرکاربرد در عایقبندی تاسیسات ساختمان است که مقاومت بالایی در برابر حرارت بالا دارد. همچنین، نسبت به سایر مواد عایق‌کاری از قیمت پایین‌تری برخوردار است و منجر به صرفه‌جویی در مصرف انرژی می‌شود. از سوی دیگر، فوم پلی اتیلن از دیگر موادی است که با داشتن قیمت ارزان، وزن سبک و انعطاف‌پذیری بالا برای مصارف خانگی و تجاری مناسب است. الاستومری یا پلی اورتان نیز برای ایجاد عایق‌های بسیار قوی و مقاوم در برابر رطوبت و حساس به UV استفاده می‌شوند.
روش‌های انجام عایق‌کاری لوله‌های فولادی
لوله‌های فولادی بسته به محل نصب، نوع پروژه، شرایط کاری و سیال درون لوله می‌توانند با روش‌های متفاوتی عایق‌کاری شوند. این روش‌ها هر یک از مزایا و معایب خاص خود برخوردار هستند که در ادامه بررسی می‌شوند.

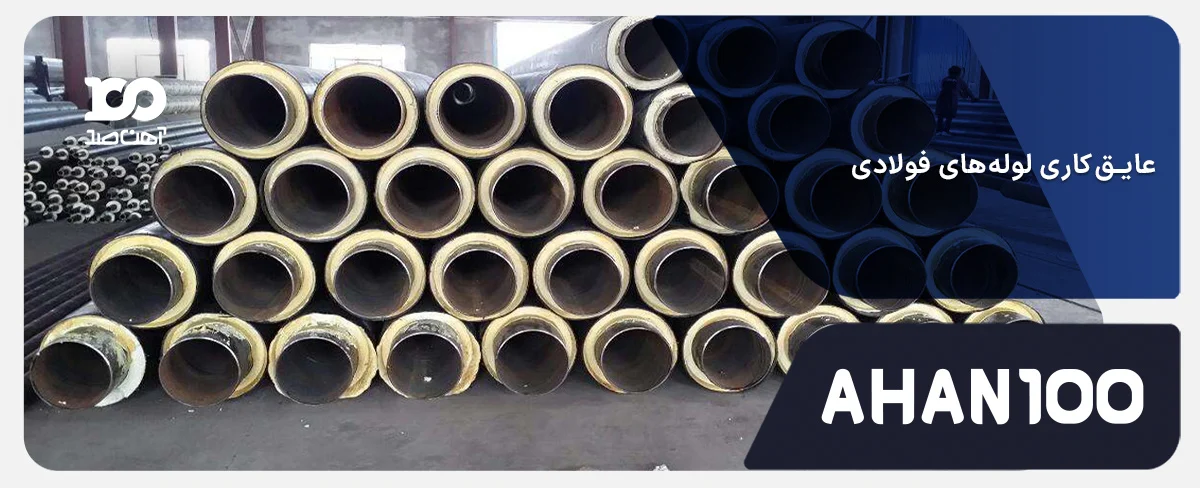

- عایق کاری در کارخانه: یکی از رایج‌ترین روش‌ها، عایق‌کاری در کارخانه است. در این روش، لوله‌های فولادی پیش از اینکه به محل نصب ارسال شوند با عایق حرارتی یا ضد خوردگی پوشانده می‌شوند. معمولا، عایق‌کاری در کارخانه برای خطوط انتقال نفت، گاز، بخار و شبکه‌های حرارتی مورد استفاده قرار می‌گیرند.

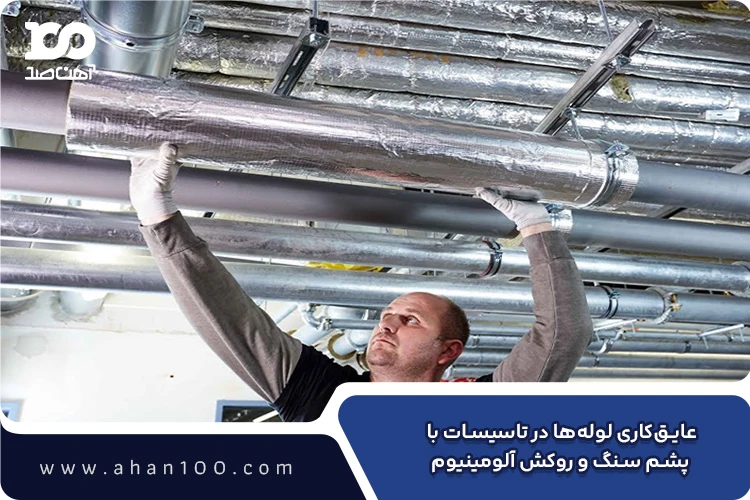

- عایق‌کاری در محل پروژه: از دیگر روش‌های رایج، عایق‌کاری در محل پروژه است که لوله‌های نصب شده در محل پروژه با استفاده از پشم شیشه، فوم الاستومری یا فوم پلی‌اتیلن عایقبندی می‌شوند. معمولا، در تاسیسات حرارتی و برودتی ساختمان‌ها، نیروگاه‌ها، صنایع کوچک مورد استفاده قرار می‌گیرد.

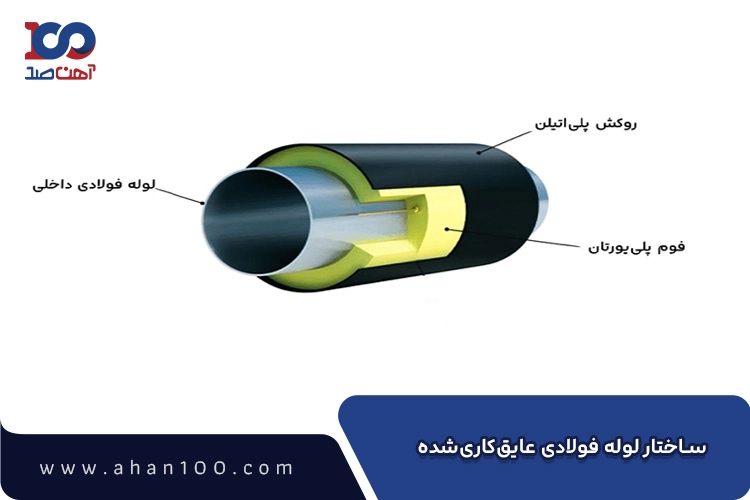

- استفاده از روکش‌های چندلایه: از دیگر روش‌های انجام این فرآیند، استفاده از روکش‌های چندلایه است. این روش بیشتر برای لوله‌های مدفون در خاک یا محیط‌های مرطوب و خورنده مورد استفاده قرار می‌گیرد. به طور کلی، این ترکیب شامل چند نوع عایق به صورت همزمان است.
نکاتی برای انتخاب عایق مناسب
برای انتخاب عایق مناسب باید چند نکته در نظر گرفته شود. در ابتدا باید بسته به نوع کاربری لوله، عایقی انتخاب شود که بتواند از آن در برابر عوامل محیطی، رطوبت، حرارت و سرمای زیاد محافظت کند. به عنوان مثال برای عایق‌کاری در مناطق شمالی، به دلیل رطوبت زیاد در این مناطق، باید از عایق‌های ضد رطوبت استفاده شود. همچنین، باید موادی انتخاب شوند که نیاز به نگهداری کمتری داشته باشند و عمر طولانی‌تری ارائه دهند. از سوی دیگر، باید به نوع سیال عبوری از لوله، نیز توجه شود. برخی از سیالات مانند نفت و گاز نیاز به عایق‌های ضدخوردگی دارند که در برابر فشار از مقاومت بالایی برخوردار هستند. از سوی دیگر، هزینه اجرا و بودجه‌بندی پروژه نیز در انتخاب نوع عایق تاثیرگذار است.
مراحل اجرای عایق‌کاری لوله‌ها
اجرای درست عایقبندی تاثیر مستقیم بر دوام و ایمنی پروژه دارد. این فرآیند اگر به صورت اصولی و با دقت بالا انجام نشود، عملکرد مطلوبی ندارد و از آسیب به لوله‌ها جلوگیری نمی‌کند. مراحل اجرای عایق لوله‌ها به شرح زیر هستند.
- آماده‌سازی سطح: در ابتدا، باید تمیزکاری سطح لوله‌ها انجام شود. اطمینان حاصل کنید که سطح لوله فاقد هرگونه گردوغبار، چربی و آلودگی است. با این کار می‌توان کیفیت عایق‌کاری را افزایش داد.
- انتخاب نوع عایق متناسب با کاربرد: در این مرحله، با توجه به اینکه انواع عایق متفاوتی وجود دارد، باید عایقی متناسب با نوع پروژه انتخاب کنید. به عنوان مثال، برای کنترل گرما معمولا از عایق حرارتی استفاده می‌شود. همچنین، باید روش اجرای عایق (عایق‌کاری در کارخانه یا در محل پروژه) نیز مشخص شود و متناسب با قطر و طول لوله عایق با اندازه مشخص برش داده شود.
- اجرای عایق: پس از انتخاب نوع عایق متناسب با کاربرد، نیاز است تا اجرای عایق انجام شود. عایق انتخاب شده با رعایت تمامی اصول و استانداردها بر روی لوله نصب می‌شود.
- تست و بازرسی نهایی: در نهایت، برای اطمینان از درست نصب شدن عایق، باید تست و بازرسی نهایی انجام شود. تمامی محل‌های نصب اتصالات و شیرآلات برای اطمینان از پوشش کامل مورد بررسی قرار گیرند.
نگهداری و تعمیرات عایق لوله‌ها
همانطور که گفته شد نگهداری از عایق لوله‌های فولادی برای حفظ عملکرد و افزایش طول عمر، از اهمیت بالایی برخوردار است. برای افزایش دوام و پایداری، باید عایق‌ها به صورت مداوم و دوره‌ای بررسی شوند. با بررسی دوره‌ای می‌توان به سرعت هر گونه آسیب، فرسودگی، پوسیدگی یا تغییر رنگ روکش شناسایی شود. همچنین، در صورت مشاهده هرگونه آسیبی، بهتر است که عایق‌ها به تعویض یا ترمیم شوند. علاوه بر این، کنترل میزان رطوبت محیط در بازه‌های زمانی مشخص ضروری است؛ زیرا در صورت افزایش رطوبت، باید اقدامات لازم برای کنترل آن و تقویت حفاظت مکانیکی انجام گیرد تا از تحمیل هزینه‌های اضافی جلوگیری شود.
کاربردهای عایق‌کاری لوله‌های فولادی
عایق بندی لوله فولادی در بسیاری از صنایع کاربرد دارد که عبارتند از:
- صنایع نفت و گاز و پتروشیمی: یکی از مهم‌ترین کاربردهای این فرآیند در صنایع نفت، گاز و پتروشیمی است. در این صنایع از عایقبندی برای لوله‌های انتقال سیالات داغ استفاده می‌شود تا از اتلاف انرژی و آسیب‌های ایمنی جلوگیری شود.
- نیروگاه‌ها: یکی دیگر از کاربردهای مهم عایق‌کاری در نیروگاه‌ها است. در این بخش، عایقبندی خطوط بخار، لوله‌های آب داغ و روغن حرارتی نقش موثری در جلوگیری از اتلاف حرارت و انرژی دارد. این امر علاوه بر صرفه‌جویی در مصرف انرژی، باعث افزایش راندمان توربین‌ها و بویلرها نیز می‌شود.
- ساختمان‌ها و تاسیسات حرارتی: در ساختمان‌ها و تاسیسات حرارتی، لوله‌های آب گرم مصرفی و سیستم‌های گرمایشی معمولا برای صرفه‌جویی در مصرف انرژی و کاهش تلفات حرارتی عایقبندی می‌شوند. علاوه بر این، استفاده از عایق‌های صوتی در سیستم‌های تهویه و لوله‌های فاضلاب، نقش مهمی در کاهش آلودگی صوتی و ایجاد آسایش بیشتر در فضاهای مسکونی و اداری دارد.
- خطوط انتقال آب: از دیگر کاربردهای مهم عایق‌کاری، در خطوط انتقال آب است. به طور معمول، لوله‌هایی که در داخل زمین کار می‌شوند، برای جلوگیری از نشتی و نفوذ رطوبت عایق‌کاری می‌شوند. با این کار، طول عمر لوله‌ها افزایش یافته و دچار زنگ‌زدگی نمی‌شوند.
استانداردها و نکات مهم در عایق‌کاری لوله‌ها
همانطور که اشاره شد، عایق‌کاری لوله‌ها در صنایع مختلف کاربرد دارد. به همین علت، برای افزایش کارایی، ایمنی و طول عمر سیستم، رعایت استانداردها و توجه به نکات اجرایی آن ضروری است. عایق‌کاری لوله‌های فولادی باید بر اساس استانداردهای بین‌المللی ASTM، ISO و EN و استاندارد ملی ISIRI انجام می‌شود تا از اتلاف انرژی، خوردگی و زنگ‌زدگی جلوگیری کند. همچنین، انتخاب نوع عایق باید متناسب با دمای عایق‌کاری لوله‌ها باشد تا بتواند دمای مورد نظر را نگه‌دارد. از سوی دیگر، رعایت نکات ایمنی در زمان نصب مانند استفاده از تجهیزات حفاظت فردی و درزگیری کامل نیز از اهمیت بالایی برخوردار است.
مزایا و معایب هر نوع عایق لوله آهنی
علاوه بر کاربردهای زیادی که عایقبندی لوله‌های آهنی دارند، از مزایا و معایبی نیز برخوردار هستند که برای داشتن انتخاب مطمئن و آگاهانه باید به طور کامل بررسی شوند. در جدول زیر مزایا و معایب هر نوع عایق لوله آهنی قرار گرفته است.
| نوع عایق | مزایا | معایب |
|---|---|---|
| پشم شیشه | قیمت پایین، عایق حرارتی مناسب، نصب آسان، سبک و قابل انعطاف، عایق صوتی متوسط | طول عمر متوسط، حساس به رطوبت، نیاز به نگهداری بالا، آسیب‌پذیر در برابر ضربه، نیاز به روکش محافظ در محیط‌های مرطوب |
| پشم سنگ | دوام بالا، مقاومت حرارتی و مکانیکی خوب، عایق صوتی مناسب، طول عمر بالا | هزینه بالاتر نسبت به پشم شیشه، وزن زیاد، نصب نسبتا دشوار، نیاز به روکش برای محافظت در محیط مرطوب |
| فوم پلی‌اتیلن | سبک، ارزان، نصب سریع، نگهداری آسان، ضد رطوبت | مقاومت حرارتی محدود، مقاومت مکانیکی کم، دوام متوسط، حساس به UV و رطوبت |
| فوم الاستومری | مقاومت خوب در برابر رطوبت و تعریق، انعطاف‌پذیر، نصب و تعویض آسان، طول عمر مناسب | هزینه بالاتر، مقاومت مکانیکی متوسط، نیاز به روکش در فضای باز، آسیب‌پذیر در صورت تماس مستقیم با حرارت بالا و بدون پوشش محافظ |
| پلی‌یورتان | سبک، دوام بالا، مقاومت مکانیکی خوب، طول عمر زیاد | هزینه بالا، آسیب‌پذیر در محیط‌های باز، تعمیر دشوار، اجرای تخصصی مورد نیاز |
| پوشش اپوکسی/پلی‌اتیلن | مقاومت شیمیایی و مکانیکی بسیار بالا، طول عمر طولانی، مناسب محیط‌های خورنده، جلوگیری از زنگ‌زدگی و خوردگی | هزینه بالا، نیاز به اجرای تخصصی، مقاومت حرارتی متوسط، تعمیر پرهزینه، نیاز به رعایت استانداردهای ایمنی هنگام نصب |
هزینه عایق‌کاری لوله‌های فولادی
هزینه‌های اجرایی عایق بندی لوله آهنی با توجه به عوامل مختلف میتواند متفاوت باشد و قیمت ثابتی ندارد. نوع عایق، ضخامت، شرایط محیطی، متراژ لوله، پیچیدگی اجرا و هزینه‌های دستمزد اجرا از عوامل تاثیرگذار بر هزینه‌های عایق‌کاری هستند که در ادامه مورد بررسی قرار گرفته‌اند:
- نوع عایق: عایق‌ها در انواع مختلفی به بازار عرضه می‌شوند که بسته به نوع آن هر یک قیمت متفاوتی دارند. به عنوان مثال، عایق پشم شیشه و پشم سنگ معمولا به دلیل هزینه تولید کم، نسبت به سایر عایق‌ها ارزان‌تر هستند و هزینه‌های نهایی را کاهش می‌دهند. اما فوم پلی‌یورتان و پلی‌اتیلن، هزینه‌های اجرایی بالاتری دارند و می‌توانند هزینه‌های نهایی را افزایش دهند.
- نوع لوله: از دیگر عوامل تاثیرگذار بر قیمت نهایی، نوع لوله است. لوله‌ها در انواع مختلفی تولید می‌شوند که هر یک از سایز، طول، قطر و قیمت متفاوتی برخوردار هستند. هر چه قطر لوله بیشتر باشد، میزان مواد مصرفی و زمان اجرای کار افزایش می‌یابد. علاوه بر این، جنس لوله و قیمت پایه آن نیز اهمیت دارد؛ زیرا هرچه ارزش و حساسیت لوله بیشتر باشد، انتخاب نوع عایق و دقت اجرا باید بالاتر باشد. در نتیجه، هزینه‌های نهایی افزایش می‌یابد.
- شرایط محیطی: شرایط محیطی نیز بر هزینه‌های عایق‌کاری لوله‌های آهنی تاثیرگذار است. بسته به شرایط محیط مانند رطوبت بالا، دماهای خیلی پایین یا خیلی بالا، فضای بسته یا سخت، نوع عایق و مواد مصرفی میتواند متفاوت باشد و هزینه‌های نهایی را تغییر دهد.
- پیچیدگی اجرا و دستمزد: با توجه به نوع عایق و ویژگی‌های پروژه، میزان پیچیدگی کار مشخص می‌شود. هرچه نیروی اجرایی ماهرتر باشد، کار با سرعت بیشتر و کیفیت بالاتری انجام خواهد شد. استفاده از نیروهای حرفه‌ای ممکن است هزینه دستمزد بالاتری داشته باشد، اما در مقابل ریسک دوباره‌کاری کاهش یافته و صرفه‌جویی در زمان و هزینه‌های جانبی را نیز به همراه دارد.
جمع‌بندی و نتیجه‌گیری
عایق‌کاری لوله فولادی، یکی از بهترین روش‌ها برای جلوگیری از خوردگی، نشتی، اتلاف انرژی و زنگ‌زدگی لوله‌ها است که در بسیاری از صنایع مورد استفاده قرار می‌گیرد. عایق‌ها در انواع مختلفی تولید می‌شوند که هر یک برای کاربرد خاصی مورد استفاده قرار می‌گیرند. در واقع، عایقبندی موجب افزایش طول عمر و هزینه‌های نگهداری می‌شود و اجرای صحیح آن میتواند موجب صرفه‌جویی انرژی، ایمنی بیشتر و کاهش هزینه‌های تعمیر شود. بهتر است قبل از اجرا و انتخاب نوع عایق، از مشاوره افراد متخصص استفاده کنید تا بهترین انتخاب را بر اساس نوع پروژه داشته باشید.
سوالات متداول عایق‌کاری لوله‌های فولادی:
